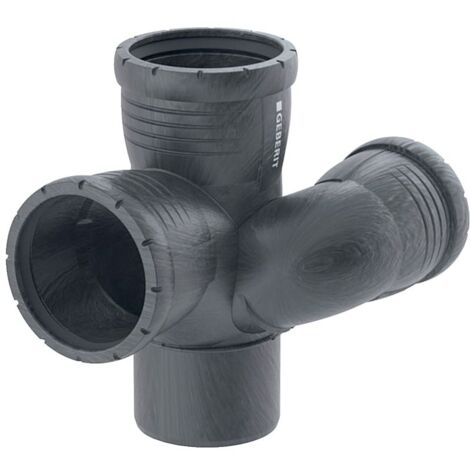

Geberit Silent-Pro Schachtbogenabzweig 87,5 Grad links D 90mm, D1 75mm, D2 90mm

Geberit Silent-Pro Schachtbogenabzweig 87,5 Grad links D 90mm, D1 75mm, D2 90mm

Der Geberit Silent-Pro Schachtbogenabzweig ermöglicht eine effiziente Abwasserführung innerhalb von Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück verfügt über einen Innenradius, der eine strömungsgünstige Ableitung unterstützt.

Robuste Konstruktion für die Gebäudeentwässerung

Das aus PP-MX gefertigte Bauteil ist für den Einsatz in Entwässerungssystemen konzipiert. Die schallgedämmte Ausführung sorgt für eine minimierte Geräuschentwicklung bei der Abwasserableitung. Die Verbindung der Anschlüsse erfolgt fachgerecht mittels integrierter Dichtungen aus EPDM.

Flexibler Einsatzbereich

Das Formstück ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt. Mit einem Winkel von 87,5 Grad und der linksseitigen Ausführung bietet das System eine präzise Lösung für komplexe Leitungsführungen im Schachtbereich.

Technische Daten

• Winkel: 87,5 °
• Nennweite: 90 / 70 / 90 DN
• Außendurchmesser: 90 mm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)
• Höhe: 17,7 cm
• Teilmaß: 8,2 cm

Dieses Formstück aus der Silent-Pro Serie überzeugt durch seine hohe Materialbeständigkeit und schalloptimierte Konstruktion. Durch die Kombination aus robustem PP-MX und präziser Fertigung eignet sich das Bauteil ideal für anspruchsvolle Sanitärinstallationen, bei denen eine zuverlässige Abwasserableitung bei gleichzeitig minimierter Geräuschentwicklung gefordert ist.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393464141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 90
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 90
• Arbeitslänge Anschluss 1: 62
• Arbeitslänge Anschluss 2: 42
• Arbeitslänge Anschluss 3: 70
• Arbeitslänge Anschluss 4: 54
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
