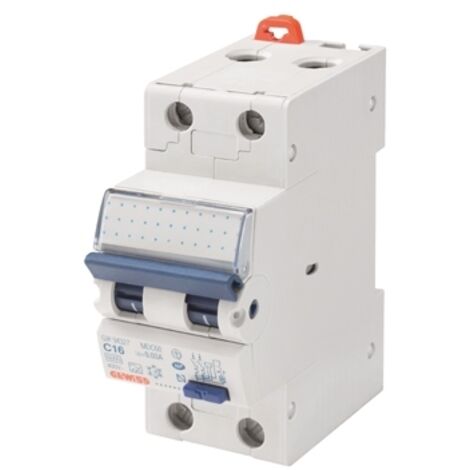

Gewiss KOMPACT FEHLERSTROM-LEITUNGSSCHUTZSCHALTER - MDC 100 - 2P CHARAKTERISTIK B 16A TYP A Idn=0,03A - 2 TE, GW95327

Gewiss KOMPACT FEHLERSTROM-LEITUNGSSCHUTZSCHALTER - MDC 100 - 2P CHARAKTERISTIK B 16A TYP A Idn=0,03A - 2 TE, GW95327

Baureihen: 90 RCD. Fehlerstrom-Schutzeinrichtungen

Die Serie 90 RCD erfüllt alle Anforderungen an den Fehlerstromsschutz für jeden Anwendungsbereich. Das Sortiment umfasst: MDC – kompakte FI/LS-Schalter (von 6 bis 32 A, Kurven B und C, bis zu 10 kA und lΔn von 30 und 300 mA vom Typ AC, A, A[IR], A[S] und F), BD und BDHP – Fehlerstrom-Schutzschalter für MT- und MTHP-Leistungsschalter (lΔn von 10 mA bis 3 A vom Typ AC, A, A[IR], A[S] und A einstellbar), IDP – Fehlerstrm-Schutzschalter (bis zu 125 A, lΔn von 10 bis 500 mA vom Typ AC, A, A[IR], A[S], F und B).

Baureihen: 90 RCD. Fehlerstrom-Schutzeinrichtungen

Die Serie 90 RCD erfüllt alle Anforderungen an den Fehlerstromsschutz für jeden Anwendungsbereich. Das Sortiment umfasst: MDC – kompakte FI/LS-Schalter (von 6 bis 32 A, Kurven B und C, bis zu 10 kA und lΔn von 30 und 300 mA vom Typ AC, A, A[IR], A[S] und F), BD und BDHP – Fehlerstrom-Schutzschalter für MT- und MTHP-Leistungsschalter (lΔn von 10 mA bis 3 A vom Typ AC, A, A[IR], A[S] und A einstellbar), IDP – Fehlerstrm-Schutzschalter (bis zu 125 A, lΔn von 10 bis 500 mA vom Typ AC, A, A[IR], A[S], F und B).

Ein Schutzschalter für jeden Bedarf

Die Serie 90 RCD erfüllt alle Schutzanforderungen gegen Erdschluss in elektrischen Systemen mit unterschiedlichen Stromarten, von sinusförmig (Typ AC) und Einweg-Drucktaster (Typ A), über variable Frequenz (Typ F) bis hin zu kontinuierlichen Komponenten (B-Typ).

Kontinuität gewährleisten

Die 90 RCD-Baureihe enthält auch IR-Versionen mit verstärkter Störfestigkeit, die sich durch eine hohe Widerstandsfähigkeit gegen unzeitiges Auslösen durch Spannungsspitzen auszeichnen. Diese Versionen eignen sich besonders für Systeme, bei denen die Aufrechterhaltung des Betriebs unerlässlich ist.

Maximaler Schutz bei minimalem Platzbedarf

Durch die Verwendung von kompakten MDC-Fehlerstromschutzschaltern wird die Anzahl der installierten Teilungseinheiten reduziert und die Installation kleinerer und damit kostengünstigerer Gehäuse ermöglicht.

Ein Schutzschalter für jeden Bedarf

Die Serie 90 RCD erfüllt alle Schutzanforderungen gegen Erdschluss in elektrischen Systemen mit unterschiedlichen Stromarten, von sinusförmig (Typ AC) und Einweg-Drucktaster (Typ A), über variable Frequenz (Typ F) bis hin zu kontinuierlichen Komponenten (B-Typ).

Kontinuität gewährleisten

Die 90 RCD-Baureihe enthält auch IR-Versionen mit verstärkter Störfestigkeit, die sich durch eine hohe Widerstandsfähigkeit gegen unzeitiges Auslösen durch Spannungsspitzen auszeichnen. Diese Versionen eignen sich besonders für Systeme, bei denen die Aufrechterhaltung des Betriebs unerlässlich ist.

Maximaler Schutz bei minimalem Platzbedarf

Durch die Verwendung von kompakten MDC-Fehlerstromschutzschaltern wird die Anzahl der installierten Teilungseinheiten reduziert und die Installation kleinerer und damit kostengünstigerer Gehäuse ermöglicht.

• Artikel-Nr.: GW95327
• Anz. Pole: 2P
• Anz. TE EN 50022: 2
• Bemessungs- strom: 16 A
• Bemessungsfehlerstrom: 30 mA
• Typ: A
• Charakteristik: B
• Bemessungsspannung (EN/IEC 61009-1, 61009-2-1): 230/240 V
• Energiebegrenzungsklasse: 3
• Norm: IEC/EN 61009-1, IEC/EN 61009-2-1
• Bemessungs- frequenz (Hz): 50/60 Hz
• Schaltvermögen EN 61009-1 230V (Icn): 10000 A
• Schaltvermögen EN 61009-1 (Ics): 0,75 x Icn
