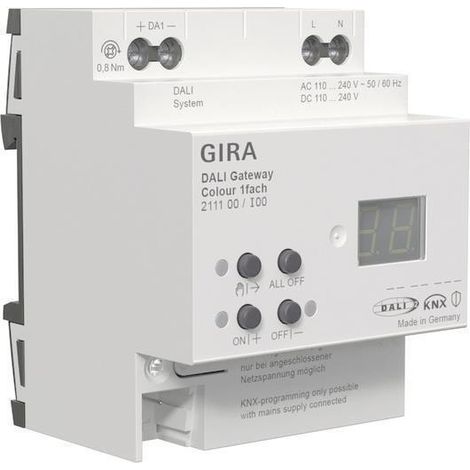

DALI Gateway Colour 1f REG KNX Secure [211100] DALI Gateway Colour 1fach f r KNX Gira KNX System REG Merkmale: Allgemein - Abh ngig von der Ger tevariante entweder ein DALI System (Ger tevariante 1fach) oder in zwei getrennte DALI Systeme (Ger tevariante 2fach). - Kompatibel zu DALI und DALI-2 Standard. - Schalten und Dimmen von maximal 64 Leuchten mit DALI Betriebsger t (z. B. EVG) je DALI System. - Bis zu 6 unterschiedliche Adressierungsarten erm glichen das gruppenorientierte und einzeladressierte Ansteuern von DALI Leuchten ber KNX Telegramme. - Pro DALI System stehen insgesamt 64 DALI Ger tekan le zur Verf gung. Diese k nnen wahlweise f r max. 64 einzeladressierte DALI Betriebsger te oder f r eine beliebige Kombination aus gruppenadressierten (max. 32) und einzeladessierten DALI Betriebsger ten verwendet werden. - Unterst tzung der Ansteuerung von DALI Betriebsger ten des Ger tetyps Tunable White (DALI Device Type 8 - TW). Steuerung der Farbtemperatur ber relatives oder absolutes Dimmen und zus tzlich ber Szenen und Effekte. Die Farbtemperatursteuerung erfolgt weitgehend unabh ngig zur Steuerung der Helligkeit der verwendeten Leuchtmittel. - Realisierung einer Dim to Warm-Funktion optional statisch ( ber ETS-Parameter) oder dynamisch ( ber KNX Kommunikationsobjekt). - Realisieren eines Tagesfarbtemperaturverlaufes zur Umsetzung einer biologisch wirksamen Beleuchtung m glich (HCL: Human Centric Lighting) m glich. Hierzu stehen bis zu vier in Bezug auf Helligkeit und Farbtemperatur frei konfigurierbare HCL-Matrizen zur Verf gung, die tageszeit- und wochentagsabh ngig sowie benutzergesteuert aktivierbar und umschaltbar sind - Steuerung der Lichtfarbe bei Verwendung von DALI Betriebsger ten des Ger tetyps Colour Control (DALI Device Type 8 - RGBW Colour Control). Das Gateway erm glicht eine flexible Farbsteuerung in den Farbr umen RGB , RGBW oder HSV . In den RGB-Farbr umen ist die Farbe durch relatives oder absolutes Dimmen entweder ber kombinierte oder getrennte Kommunikationsobjekte gem KNX Spezifikation steuerbar. Im Farbraum HSV stehen stets getrennte Objekte zur absoluten Steuerung der Lichtfarbe durch Farbwinkel (H), S ttigung (S) und Hellwert (V) zur Verf gung. - Realisieren eines Farbverlaufes zur tageszeit- und wochentagsabh ngigen Umsetzung verschiedener Farbstimmungen m glich (CTM: Colour Transition Mode). Hierzu stehen bis zu vier frei konfigurierbare CTM-Matrizen zur Verf gung. Jede Matrix erlaubt das Einstellen individueller Farbvorgaben, mit oder ohne Helligkeitsverstellung. Die Matrizen sind im Betrieb des Gateways individuell aktivierbar und umschaltbar. - Bei Farbsteuerung: Ausf hren automatischer Farbkreis- und Helligkeitsdurchl ufe. Der Farbkreisdurchlauf dient der automatischen Gesamtfarbansteuerung von DALI Leuchten. Diese Funktion nutzt die zyklische Verstellung des Farbwinkels im Farbkreis. Hierdurch ergeben sich kontinuierliche Farbverl ufe, die zur Laufzeit des Gateways beliebig gestartet und gestoppt werden k nnen. In gleicher Weise funktioniert der automatische Helligkeitsdurchlauf. Diese Funktion verstellt zyklisch die Helligkeit im gesamten Helligkeitsbereich und schafft auf diese Weise individuelle Helligkeitsszenarien. - Optionale Zentralsteuerung aller angeschlossenen DALI Komponenten m glich (Broadcast). Hierdurch entf llt eine DALI Inbetriebnahme, wodurch sich Beleuchtungsanlagen mit geringer Funktionsanforderung schnell und unkompliziert in Betrieb setzen lassen (vereinfachte Konfiguration ohne DALI Inbetriebnahme). - Handbedienung der Gruppen und Einzelger te unabh ngig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung) getrennt f r die DALI Systeme. Steuerung des Schaltzustands und der Helligkeit. - R ckmeldungen von DALI Fehlerstatus, DALI Busy und DALI Kurzschluss und Meldung von Ausfall der Versorgungsspannung. - Bis zu 6 zentrale Schalt- und Dimmfunktionen. - Globaler Schaltstatus und Stand-by-Abschaltung der angeschlossenen EVG realisierbar. Sammelr ckmeldung aller Schaltzust nde m glich. - Einbeziehung der Gruppen und Einzelger te in bis zu 16 Lichtszenen je DALI System zur Steuerung der Helligkeit, Farbtemperatur oder Farbe m glich. - Durchf hrung der DALI Inbetriebnahme und des DALI Tests durch vollst ndig in die ETS integrierte Device Configuration App, die den Standard-Parameterdialog erg nzt. - Unterst tzung von DALI 2-Sensoren (DALI-2 Input Device). Unterst tzte DALI Sensoren: DALI-Taster/Tasterschnittstelle, DALI Dreh-/Schieberegler, DALI Pr senzmelder, DALI Helligkeitssensor) - Befehle von DALI Sensoren werden auf KNX abgebildet (Schalten, Dimmen...). - Broadcaststeuerung ber KNX Kommunikationsobjekte als zus tzlich Steuerungsm glichkeit bei DALI-Gruppen- bzw. Einzelsteuerung. Gruppen- und Ger tefunktionen - Jede Gruppe und jedes Einzelger t verf gt ohne Einschr nkung ber den vollen Funktionsumfang. Alle kanalorientierten Funktionen lassen sich separat f r jede Gruppe oder jedes Einzelger t parametrieren. Dadurch wird ein unabh ngiges und multifunktionales Ansteuern der DALI Betriebsger te erm glicht. - Aktive Statusmeldungen f r Schaltzustand, Helligkeitswert, Farbtemperatur und Farbe m glich. - Einstellung der Helligkeits- und Farbtemperaturgrenzwerte (minimal, maximal) m glich. - Dimmverhalten und Dimmkennlinien parametrierbar. - Lampenschonendes Ein- und Ausschalten (Soft-EIN, Soft-AUS). - Sperrfunktion oder alternativ Zwangsstellungsfunktion parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen und Einzelger ten m glich. - Zeitfunktionen (Ein-, Ausschaltverz gerung, Treppenhausfunktion - auch mit Vorwarnfunktion). - Betriebsstundenz hler. - DALI Power-ON-Level (durch Parameter Verhalten Nach Bus-/Netzspannungswiederkehr ) und DALI System-Failure-Level (durch Parameter Verhalten Bei Bus-/Netzspannungsausfall ) einstellbar. - Reaktionen bei Bus-/Netzspannungsausfall und wiederkehr und nach einem ETS-Programmiervorgang einstellbar (f r Helligkeitssteuerung). Bei Farbtemperatur- und Farbsteuerung fest vorgegeben. ab Firmware-Version 2.0.0 und Applikationsprogramm-Version 2.2 (verf gbar ab 04/2025) - DALI-2 Sensoren (z. B. Tastsensoren, Drehsensoren, Pr senzmelder oder Lichtsensoren) werden als Eingabeger te (Input Devices) im Instanzmodus unterst tzt. - Multimasterf hig, es k nnen DALI-2 Sensoren als Application Controller in jedem DALI-System installiert werden (Einzelger te, Gruppen und Broadcast-Betrieb keine Inbetriebnahme ber das Gateway erforderlich). Das KNX Gateway liest die Telegramme mit und f hrt den Status f r eine korrekte Visualisierung nach. - Bis zu 32 DALI Sensoren sind zus tzlich adressier- und parametrierbar (die tats chlich m gliche Anzahl ist abh ngig von der Stromaufnahme der Sensoren und der DALI Betriebsger te). - Unterst tzt wird der Sensortyp Taster in der Sensorfunktion Schalten, Dimmen, Jalousie/Rollladen/Markise/Dachfenster, Wertgeber, Szenennebenstelle. - Unterst tzt werden auch die Sensortypen Dreh-/Schieberegler, Pr senzmelder und Helligkeitssensor. Unterst tzt werden die Instanztypen 1 bis 4 und Ger te vom Instanztyp 0: DALI Drehdimmeinsatz Unterputz mit integriertem Netzteil (2027 00) und DALI Drehdimmeinsatz Unterputz (2026 00). ETS Device Configuration App (DCA) - Komfortable DALI Inbetriebnahme in der ETS (ohne externe Software-Komponenten). Das Identifizieren, Adressieren und Zuordnen von DALI Betriebsger ten und DALI Sensoren erfolgt in der DALI Inbetriebnahmeumgebung der DCA getrennt f r beide DALI Systeme. - Schnelle Identifikation von DALI Betriebsger ten mittels Tastatursteuerung und automatischer Blinkfunktion. - Offline DALI Konfiguration: Nach dem Auslesen der DALI Installation k nnen weitere umfangreiche Konfigurationen der zuvor erkannten DALI Ger te wie die Zuordnung zu Gruppen oder Einzelger ten etc auch ohne bestehende Verbindung zur DALI Installation vorgenommen werden. - Die Vergabe der DALI Kurzadressen kann individuell beeinflusst werden. Erg nzt durch Gruppen- und Ger tenamen ist auf diese Weise das eindeutige Kennzeichnen von DALI Betriebsger ten m glich. - Optionale Deaktivierung der Helligkeitsanpassung bei der DALI Ger tesuche (z.B. in bestehenden Anlagen). - Pr fen der DALI Ger tetypen bei der Zuordnen von DALI Betriebsger ten zu projektierten Gruppen oder Einzelger ten. Hierdurch werden Funktionsinkompatibilit ten nach der Inbetriebnahme vermieden. - Kompatibilit tsmodus zur Unterst tzung nicht DALI konformer Betriebsger te. - Partielle DALI Inbetriebnahme: Beim Verwenden dieser Funktion bleiben bei einer DALI Ger tesuche bereits gefundene Betriebsger te erhalten, auch wenn diese dem Gateway nicht antworten. - Testfunktion aller angelegten DALI Gruppen oder einzelner DALI Betriebsger te: zentrales EIN/AUS-Schalten (Broadcast), Ger tetest (EIN / AUS, Helligkeitswert- und Farbtemperatur- oder Farbvorgabe, Ger testatus), Gruppentest (EIN / AUS, Helligkeitswert- und Farbtemperatur- oder Farbvorgabe) und Tests von Szenen. - Exportieren und Importieren von Parametrierungsvorlagen im XML-Format. - Dokumentationsfunktion zur Erstellung eines Konfigurations-Reports als PDF ( bersicht der Gruppenzuordnung oder gesamte Ger tekonfiguration). Technische Daten: KNX Medium: TP256 Stromaufnahme KNX: 4,5 bis 5,0 mA Nennspannung - AC: AC 110 bis 240 V, 50/60 Hz - DC: DC 110 bis 240 V Verlustleistung: max. 3 W Nennspannung DALI: DC 16 V (typ.) Ausgangsstrom je DALI System: typ. 128 mA, max. 250 mA kurzzeitig Anzahl max. adressiebarer DALI Betriebsger te: 64 je DALI System Anzahl max. adressiebarer DALI Sensoren: 32 je DALI System bertragungsrate DALI: 1,2 kbit/s Anschl sse - KNX: Anschluss- und Abzweigklemme - DALI: Schraubklemmen Leitungsl ngen zwischen Gateway und Betriebsger t - 1,5 mm : max. 300 m - 1,0 mm : max. 238 m - 0,75 mm : max. 174 m - 0,5 mm : max. 116 m Anschlussquerschnitt: max. 4 mm Umgebungstemperatur: -5 C bis +45 C Hinweise: - KNX Data Secure kompatibel. - Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) m glich. - DALI Gateway Colour 1fach oder 2fach sind gem IEC 62386 Ed. 2 als Steuerger t DALI-2 zertifiziert. - Die vollst ndige Funktionalit t der DALI Anlage kann nur beim ausschlie lichen Einsatz von DALI-2 Betriebsger ten sichergestellt werden. - Die Spannungsversorgung der DALI Systeme erfolgt ausschlie lich ber das DALI Gateway. Der Anschluss einer weiteren Spannungsversorgung an eines der DALI Systeme ist nicht zul ssig. - Projektierung und Inbetriebnahme des Ger ts ab ETS 5 ab Version 5.7.7 oder ETS 6 ab Version 6.1.0 (Empfehlung). Lieferumfang: - Anschluss- und Abzweigklemme f r KNX im Lieferumfang enthalten. Abmessungen: Teilungseinheiten (TE): 4 Fabrikat: Gira Bestell-Nr. 2111 00 REG
