Grundfos Blockpumpe NBE 125-200/176-154 EUP A-F2-A, 1450/min 5,5kW 16 bar, Förderhöhe 6,3m max. Volumenstrom 231,7m3/h

Grundfos Blockpumpe NBE 125-200/176-154 EUP A-F2-A, 1450/min 5,5kW 16 bar, Förderhöhe 6,3m max. Volumenstrom 231,7m3/h

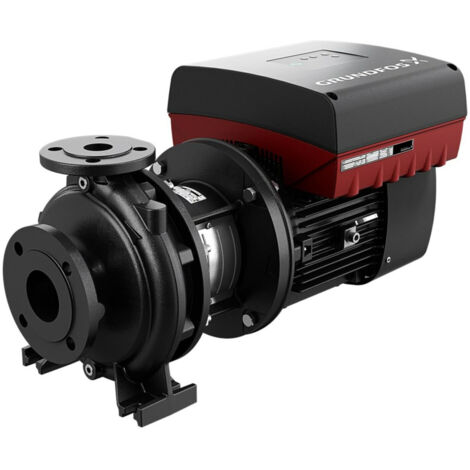

Die Grundfos Blockpumpe NBE 125-200/176-154 ist eine elektronisch geregelte, normalsaugende Kreiselpumpe in einstufiger Ausführung. Sie zeichnet sich durch hohe Energieeffizienz und präzise Leistungsanpassung aus, was sie für anspruchsvolle industrielle Anwendungen prädestiniert. Mit einer Motorausgangsleistung von 5,5 kW und einem maximalen Volumenstrom von 231,7 m3/h bietet sie eine zuverlässige Lösung für die Förderung von Wasser in einem Medientemperaturbereich von -25 °C bis 120 °C.

Wie ist die Pumpe konstruiert?

Die Konstruktion der NBE Blockpumpe folgt der Norm ISO 5199 und nutzt die bewährte Prozessbauweise. Dies erlaubt eine einfache Demontage von Motor, Motorlaterne, Abdeckung und Laufrad, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Das Gehäuse besteht aus robustem Grauguss (EN-GJL-250) mit einer schützenden CED-Beschichtung, während das Laufrad aus Grauguss (EN-GJL-200) gefertigt ist. Die horizontale Wellenanordnung und die Flanschanschlüsse nach EN 1092-2 (DN 150 saugseitig, DN 125 druckseitig) ermöglichen eine stabile Integration in bestehende Anlagen.

Welche Vorteile bietet die elektronische Regelung?

Das Herzstück der Pumpe ist der lüftergekühlte Permanentmagnet-Synchronmotor der Effizienzklasse IE5. Ein im Klemmenkasten integrierter Frequenzumrichter mit PI-Regler ermöglicht eine stufenlose, elektronische Drehzahlregelung. Dadurch lässt sich die Pumpenleistung kontinuierlich an den tatsächlichen Bedarf anpassen, was den Energieverbrauch optimiert. Die Kommunikation erfolgt über diverse Schnittstellen, darunter Modbus RTU, EtherNet/IP sowie analoge Signale (0-10 V, 4-20 mA), was eine nahtlose Einbindung in moderne Leitsysteme ermöglicht.

Technische Daten

• Motorausgangsleistung (P2): 5,5 kW
• Max. Volumenstrom: 231,7 m3/h
• Max. Förderhöhe: 6,3 m
• Motor-Energieeffizienzklasse: IE5
• Nenndurchmesser Saugseite: DN 150
• Nenndurchmesser Druckseite: DN 125
• Max. Arbeitsdruck: 16 bar
• Schutzart: IP55
• Drehzahl: 1450 1/min
• Medientemperaturbereich: -25 bis 120 °C

Die Grundfos NBE 125-200/176-154 überzeugt durch ihre robuste Bauweise aus Grauguss und die hocheffiziente IE5-Motortechnologie. Dank der integrierten Drehzahlregelung und der flexiblen Schnittstellenanbindung ermöglicht sie einen bedarfsgerechten Betrieb bei einer Leistung von 5,5 kW. Die Prozessbauweise vereinfacht Wartungsarbeiten erheblich, während die Auslegung für einen maximalen Arbeitsdruck von 16 bar und ein Fördervolumen von bis zu 231,7 m3/h eine zuverlässige Performance in industriellen Systemen sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Blockpumpen
• Hersteller-Produktgruppe: Blockpumpen elektronisch geregelt
• Hersteller-Artikelnummer: 99101912
• Nennstrom: 10,5
• Anzahl der Phasen: 3
• Max. Volumenstrom: 231,7
• Max. Förderhöhe: 7,8
• Flanschform: rund
• Antriebsart: elektrisch
• Drehzahl: 1450
• Umgebungstemperatur: -20 - 50
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 380 - 500
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP55
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: Gusseisen
• Motorausgangsleistung (P2): 5,5
• Mindesteffizienzindex (MEI): 0,7
• Volumenstrom (BEP): 206,5
• Förderhöhe bei Volumenstrom (BEP): 66,69
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Normmotor: ja
• Motor-Energieeffizienzklasse: IE5
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: ja
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 3G: nein
• Funkstandard 4G: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Verstärkte Motorkühlung: nein
• Max. Arbeitsdruck: 16
• Werkstoff des Pumpengehäuses: Gusseisen
• Isolationsklasse nach IEC: F
• Höhe Ansaugseite: 250
• Höhe Druckseite: 565
• Pumpenlänge: 383
• Länge Mitte Druck-/Sauganschluss: 140
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): -25 - 120
• Werkstoffgüte Gebläserad/Laufrad: Gusseisen EN-GJL-200 (GG 20)
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 150
• Nenndurchmesser, Anschluss Auslassseite: DN 125
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
