Allgemeine Beschreibung

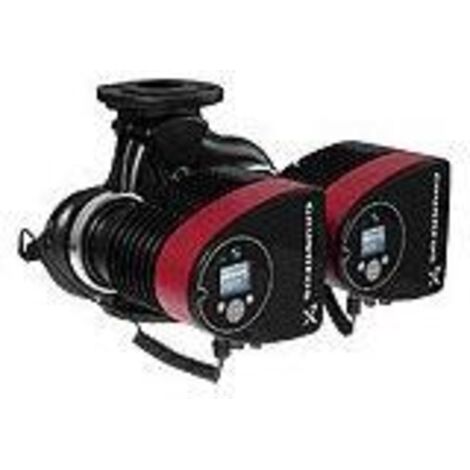

Die elektronisch geregelte Doppelpumpe MAGNA3 D 32-120F von Grundfos ist eine leistungsstarke Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einer maximalen Förderhöhe von 12 Metern und einem maximalen Volumenstrom von 17,5 m³/h bietet sie eine präzise Anpassung an den jeweiligen Anlagenbedarf. Dank der integrierten EC-Permanentmagnet-Motortechnologie und einem Energieeffizienzindex (EEI) von 0,19 zeichnet sich das Modell durch einen wirtschaftlichen Betrieb aus. Die Doppelpumpe unterstützt verschiedene Betriebsarten wie Wechsel-, Reserve- oder Parallelbetrieb und ist für den Einsatz in Systemen mit einem Arbeitsdruck von bis zu 10 bar ausgelegt.Technische daten
- Max. Förderhöhe: 12 m
- Max. Volumenstrom: 17,5 m³/h
- Energieeffizienzindex (EEI): 0,19
- Einbaulänge: 220 mm
- Nenndurchmesser: DN 32
- Max. Arbeitsdruck: 10 bar
- Medientemperatur: -10 bis 110 °C
- Bemessungsspannung: 230 V
- Max. Leistungsaufnahme (P1): 339 W
- Schutzart: IPX4
Kompatibilität und Zubehör
- Geeignet für Heizungen in Gewerbeimmobilien
- Klimatisierung von Gewerbeimmobilien
- Fernwärme und Fernkühlung
- Heizungsanlagen in Privathaushalten und Industriebetrieben
Installation
Die Installation erfolgt über einen runden Flanschanschluss der Nennweite DN 32 gemäß EN 1092-2. Mit einer Einbaulänge von 220 mm lässt sich die Pumpe in bestehende Anlagen integrieren. Der elektrische Anschluss erfolgt über Anschlussklemmen bei einer Bemessungsspannung von 230 V.
Anwendung
Die MAGNA3 D 32-120F ist ideal für die Umwälzung von Heizungswasser in verschiedenen Anwendungen. Die intelligente Regelungstechnik, wie die AutoAdapt-Funktion, passt die Förderleistung automatisch an die aktuelle Anlagenkennlinie an, was zu einer Senkung der Betriebskosten und einem erhöhten Komfort führt.
Weitere Informationen
Die Pumpe bietet eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Festdrehzahl und Konstanttemperatur. Zur Überwachung und Steuerung stehen ein TFT-Display mit Softtouch-Tastatur sowie umfangreiche Kommunikationsschnittstellen zur Verfügung. Die Anbindung an die Gebäudeleittechnik erfolgt über diverse Protokolle wie Modbus RTU, BACnet MS/TP, LONWorks oder EtherNet/IP. Zudem ist eine drahtlose Kommunikation zwischen den Pumpenköpfen möglich. Die MAGNA3-Serie ist seit ihrer Markteinführung mehrfach ausgezeichnet worden, unter anderem mit dem Innovationspreis Plus X Award.
