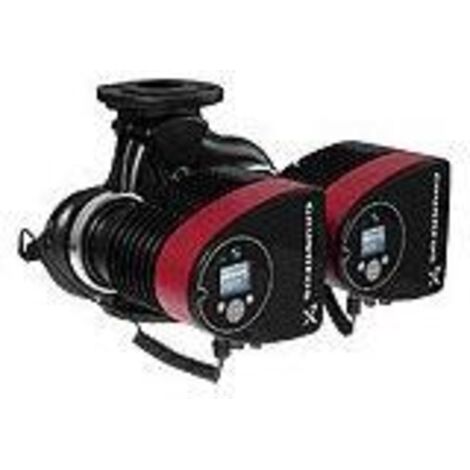

Grundfos Umwälzdoppelpumpe MAGNA3 D 65-120F, 340mm, DN 65, PN 6/10, 230 V

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 65-120F, PN 6/10 230V, 340mm max. Förderh. 12m max. Volumenst. 42,5m3/h

Die Grundfos MAGNA3 D 65-120F ist eine elektronisch geregelte Hocheffizienz-Doppelpumpe, die speziell für anspruchsvolle Heizungsanwendungen konzipiert wurde. Als Nassläuferpumpe mit EC-Permanentmagnet-Motortechnologie überzeugt sie durch einen Energieeffizienzindex von 0,18. Mit einer maximalen Förderhöhe von 12 Metern und einem Volumenstrom von bis zu 42,5 m³/h eignet sich dieses Modell ideal für den Einsatz in komplexen Heizsystemen, bei denen Zuverlässigkeit und eine präzise Leistungsanpassung gefordert sind.

Welche Regelungsfunktionen bietet die MAGNA3 D?

Die Pumpe ermöglicht eine flexible Anpassung an den jeweiligen Anlagenbedarf durch verschiedene Betriebsarten wie Konstantdruck, Proportionaldruck, Festdrehzahl oder Konstanttemperatur. Die integrierte AutoAdapt-Funktion sorgt für eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Für den Betrieb als Doppelpumpe stehen die Betriebsarten Wechsel, Reserve und Parallel zur Verfügung, wobei die Kommunikation zwischen den Pumpenköpfen drahtlos erfolgt.

Wie erfolgt die Einbindung in die Gebäudeleittechnik?

Die MAGNA3 D ist für eine moderne Systemintegration vorbereitet. Sie verfügt über eine Vielzahl an Kommunikationsschnittstellen, darunter Modbus RTU, BACnet MS/TP, LON und PROFIBUS. Zudem sind analoge und digitale Signaleingänge sowie -ausgänge vorhanden. Die Bedienung erfolgt komfortabel über ein TFT-Display mit Softtouch-Tastatur. Über das optionale Diagnose- und Fernbediengerät Grundfos GO lassen sich zudem detaillierte Betriebshistorien auslesen und Einstellungen vornehmen.

Welche Schutz- und Sicherheitsfunktionen sind integriert?

Die Pumpe verfügt über einen integrierten Motorvollschutz sowie einen Trockenlaufschutz, die den Betrieb absichern. Die Schutzart IPX4 ermöglicht Schutz gegen Spritzwasser. Die Pumpe ist für eine Umgebungstemperatur von 0 bis 40 °C und einen Mediumtemperaturbereich von -10 bis 110 °C ausgelegt. Das Gehäuse besteht aus robustem Gusseisen (GJL-250).

Technische Daten

• Max. Förderhöhe: 12 m
• Max. Volumenstrom: 42,5 m³/h
• Einbaulänge: 340 mm
• Energieeffizienzindex (EEI): 0,18
• Bemessungsspannung: 230 V
• Max. Leistungsaufnahme (P1): 777 W
• Nenndurchmesser: DN 65
• Max. Arbeitsdruck: 10 bar
• Medientemperaturbereich: -10 bis 110 °C
• Schutzart: IPX4

Die Grundfos MAGNA3 D 65-120F vereint hohe hydraulische Leistung mit intelligenter Regelungstechnik. Durch die EC-Motortechnologie und den niedrigen Energieeffizienzindex von 0,18 leistet sie einen Beitrag zur effizienten Betriebsweise von Heizungsanlagen. Mit einer maximalen Leistungsaufnahme von 777 Watt und der robusten Ausführung aus Gusseisen bietet sie eine langlebige Lösung für professionelle Anforderungen. Die vielfältigen Kommunikationsoptionen und die automatische Anpassung an den Anlagenbedarf machen sie zu einer flexiblen Wahl für moderne Gebäudeinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Elektr. ger. Nassläuferdoppelp MAGNA3D F
• Hersteller-Artikelnummer: 97924873
• Nennstrom: 3,47
• Anzahl der Phasen: 1
• Max. Volumenstrom: 42,5
• Max. Förderhöhe: 12
• Flanschform: rund
• Drehzahl: 3960
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: ja
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 230
• Einbaulänge: 340
• Frequenz: 50 Hz
• Schutzart (IP): IPX4
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: ja
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: ja
• Aufgenommene Motorleistung (P1) pro Motor: 0,777
• Volumenstrom (BEP): 24,66
• Förderhöhe bei Volumenstrom (BEP): 73,55
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: ja
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: ja
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: ja
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: ja
• Funkstandard 4G: ja
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: ja
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 65
• Nenndurchmesser, Anschluss Auslassseite: DN 65
• Anschluss Auslassseite: Flansch
• Energieeffizienzindex (EEI): 0,18
• EPD Nummer: EPD-GRU-20240167-CBA1-EN
