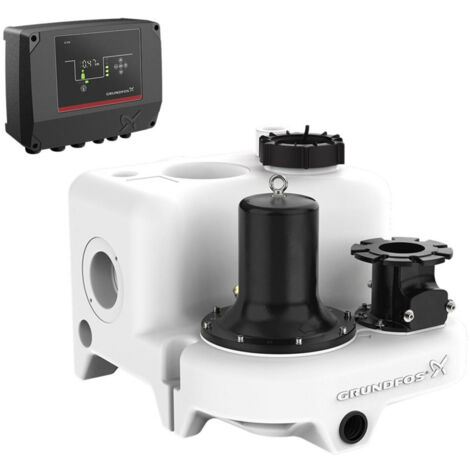

Grundfos Hebeanlage Multilift M 12.3.4, 1,5 kW, 3x 400 V

Grundfos Hebeanlage M Abwasserhebeanlage, Einzelanlage M.12.3.4, 97901065

Keine Einschränkungen mehr bei der Nutzung von Kellern

Die Baureihe Multilift mit ihren Einzelpumpen- und Doppelpumpen-Hebeanlagen ermöglicht den Bau von Toiletten- und Waschräumen z. B. in Kellern, wenn die vorhandenen Möglichkeiten zur Abwasserentsorgung über ein natürliches Gefälle nicht genutzt werden können oder der Anschluss an die bestehenden Abwasserleitungen zu teuer ist. Die vormontierten, einbaufertigen Hebeanlagen mit einer oder zwei Pumpen sind für das Anheben und Weiterleiten von Abwasser in die Kanalisation bestimmt, das in Gebäuden unterhalb der Rückstauebene anfällt. In der Regel werden die Multilift-Hebeanlagen unterhalb der Rückstauebene in Kellern von größeren Gebäuden installiert. Dazu gehören z. B. Mehrfamilienhäuser, öffentliche Gebäude, Gewerbebauten, Schulen, Bürogebäude, Hotels, Restaurants, Krankenhäuser und Industriebetriebe. Die kompakten Hebeanlagen können kostengünstig und mit minimalem Aufwand an die im Gebäude vorhandenen Abwasserleitungen angeschlossen werden. Hebeanlagen sorgen nicht nur für eine effiziente Gebäudeentwässerung. Sie sind auch der beste Schutz gegen Rückstau, der z. B. nach starken Regenfällen oder bei Überlastung der öffentlichen Kanalisation auftreten kann.

M.12.3.4 Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 7 weiteren Zuläufen an den Behälterseiten in DN 50 bis DN 150, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad. Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Ablagerungen, Gesamtvolumen 130 ltr. Druckabgang: Flanschübergangsstück aus Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100. Pumpe: Vertikal, einstufig und überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockier- funktion, zugänglich über Dichtstopfen. Motor mit Wicklungsschutzkontakten. Steuerung: Berührungsloser, piezo- resistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5 V und 4-20 mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56. Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V) Einschalthöhenverstellung über Display Betriebsschalter H-0-A je Pumpe Akustisches Signal (Summer) f. Störung Quittiertaste Störung Alarmmeldequittierung (manuell/autom.) Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse Betriebsstunden- und Impulszähler Antiblockierfunktion durch automa- tischen Testlauf nach 24h Stillstandzeit Einschalten der Pumpe über Drucksensor Einstellbare Nachlaufzeit Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern Netzunabhängiger Alarm (s. Zubehör) Schnittstelle für Software-Update Start- und Alarmverzögerung bei Schwallwasser Laufzeitüberwachung und Trockenlaufschutz Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion

• Model: M.12.3.4
• Nennförderstrom: 5.5 l/s
• Nennförderhöhe: 6.4 m
• Leistungsaufnahme P1: 1.8 kW
• Laufradtyp: VORTEX
• Medientemperaturbereich: 0 .. 40 °C
• Bemessungsspannung: 3 x 400 V
• Cos phi - Leistungsfaktor: 0.75
• Gesamtvolumen des/der Behälter(s): 92 l
• Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: 34 l
• Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: 49 l

Geeignet für:

• Abwasser in Gewerbeimmobilien
• Häusliches Abwasser

MULTILIFT M ist eine kompakte All-in-One-Hebeanlage für das Sammeln und Entsorgen von häuslichem Abwasser aus Einfamilienhäusern. Sie verfügt über einen 93-l-Sammelbehälter.Geeignet für:

• Abwasser in Gewerbeimmobilien
• Häusliches Abwasser

MULTILIFT M ist eine kompakte All-in-One-Hebeanlage für das Sammeln und Entsorgen von häuslichem Abwasser aus Einfamilienhäusern. Sie verfügt über einen 93-l-Sammelbehälter.
