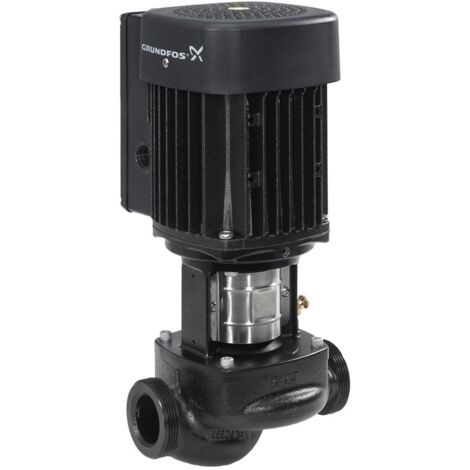

Grundfos Trockenläuferpumpe TP 32-50/2 A-O-A-BQQE-AW1, 1x220-230V 0,93A 10 bar 5m 7,16m3/h, IE2

Grundfos Trockenläuferpumpe TP 32-50/2 A-O-A-BQQE-AW1, 1x220-230V 0,93A 10 bar 5m 7,16m3/h, IE2

TP 32-50/2 A-O-A-BQQE-AW1 Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.

TP 32-50/2 A-O-A-BQQE-AW1 Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Art der Steuerung: Frequency converter: ohne Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -25 .. 120 Celsius Medientemp. bei Datenerfassung: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 2800 1/min Nennförderstrom: 4.91 m3/h Nennförderhöhe: 3.29 m Tatsächlicher Laufraddurchmesser: 68 mm Gleitringdichtung: BQQE GLRD Code: BQQE ISO Abnahmekl.: ISO9906:2012 3B2 Werkstoffe: Pumpengehäuse: Grauguss Pumpenmantel: EN-GJL-150 Pumpengehäuse: ASTM class 25 Laufradwerkstoff: Verbundwerkstoff Laufrad: PES+30% GF Installation: Umgebungstemperatur: -30 .. 40 Celsius Max. Betriebsdruck: 10 bar Max. Druck bei vorgegebener Temperatur: 10 bar / 120 Celsius Rohranschluss-Standard: ISO 228-1 Anschlusstyp: G Anschlussgröße: DN 32 Anschlussgröße: 2 inch Nenndruckstufe: PN 10 Einbaulänge: 180 mm Grösse Motorflansch: FT75 Elektrische Daten: Bauart des Motors: 71A Motorbemessungsleistung P2: 0.12 kW Netzfrequenz: 50 Hz Bemessungsspannung: 1 x 220-230 V Bemessungsstrom: 0.93 A Anlaufstrom: 690-720 % Leistungsfaktor Cos phi: 0.95-0.92 Nenn-Drehzahl: 2910-2920 1/min IE-Wirkungsgradklasse: IE2 Motorwirkungsgrad bei Vollast: 60.0 % Motorwirkungsgrad bei 3/4-Last: 61.0-58.8 % Motorwirkungsgrad bei halber Last: 49.9-48.2 % Motorpole: 2 Schutzart (gemäß IEC 34-5): 55 Dust/Jetting Wärmeklasse (IEC 85): F Motor - Produktnummer: 92613975 Sonstiges: Nettogewicht: 10 kg Bruttogewicht: 12 kg Versandvol.: 0.041 m3 Dänische VVS Nr.: 381801050 Herkunftsland: HU Zolltarif Nr.: 84137051

Keine Verwendungshinweise notwendig

Produktspezifikation

• Hersteller-Warengruppe: Trockenläuferpumpen
• Hersteller-Produktgruppe: Trockenläuferpumpe TP Serie 100
• Hersteller-Artikelnummer: 98346590
• Nennstrom: 0,93
• Anzahl der Phasen: 1
• Max. Volumenstrom: 7,16
• Max. Förderhöhe: 5
• Drehzahl: 2800
• Umgebungstemperatur: -30 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 220 - 230
• Einbaulänge: 180
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP55
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Motorausgangsleistung (P2): 0,12
• Volumenstrom (BEP): 4,91
• Förderhöhe bei Volumenstrom (BEP): 32,35
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Normmotor: ja
• Motor-Energieeffizienzklasse: IE2
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 3G: nein
• Funkstandard 4G: nein
• Selbstansaugend: nein
• Drehzahlregelung Motor: ohne
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Motor mit verlängerter Achse: nein
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-150 (GG 15)
• Mediumtemperatur (Dauerbetrieb): -25 - 120
• Werkstoffgüte Gebläserad/Laufrad: PES-GF
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
