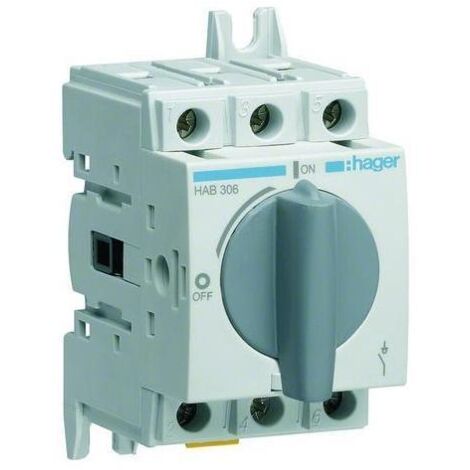

hager Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte

hager Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte

Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.

Nennstrom: 63 A
Polart: 3P
Verlustleistung pro Pol: 2.40 W
Gesamtverlustleistung unter Nennstrom: 7.20 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20

Fabrikat : Hager

Artikel : HAB306

Produktspezifikation

• Anschlussart: Schraubanschluss
• Anschlussquerschnitt bei starrem Leiter: 16 mm²
• Anzahl Module: 2,57
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Ausführung als Hauptschalter: Ja
• Ausführung als Lasttrennschalter: Ja
• Ausführung als NOT-AUS-Einrichtung: Nein
• Ausführung als Sicherheitsschalter: Ja
• Ausführung als Wartungs-/Reparaturschalter: Ja
• Bemessungsbetriebsspannung Ue: 380 - 415 V
• Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
• Bemessungsbetriebsleistung bei 400 V AC AC23: 28000 W
• Betriebstemperatur: -20 - 70 °C
• Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-3: 1,50 kA
• Frequenz: 50 - 50 Hz
• Gesamtverlustleistung unter Nennstrom: 7,20 W
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 800 V
• Motorantrieb optional: Nein
• Nennstrom: 63 A
• Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
• Nennstrom für kurze Zeit Icw 1s IEC 60947: 1,26 kA
• Nominales Drehmoment: 2 - 2,2 Nm
• Polanzahl: 3
• Polart: 3P
• Steuer-/Bedienelement: kurzer Drehgriff
• Stoßspannungsfestigkeit Uimp: 8000 V
• Strombelastbarkeit bei AC21: 63 A
• Strombelastbarkeit bei AC21 in Kategorie A: 63 A
• Strombelastbarkeit bei AC21 in Kategorie B: 63 A
• Strombelastbarkeit bei AC22 in Kategorie A: 63 A
• Strombelastbarkeit bei AC22 in Kategorie B: 63 A
• Strombelastbarkeit bei AC23 in Kategorie A: 40 A
• Strombelastbarkeit bei AC23 in Kategorie B: 40 A
• Verlustleistung pro Pol: 2,40 W
• Verriegelbar: Ja
• Wendeschalter: Nein
