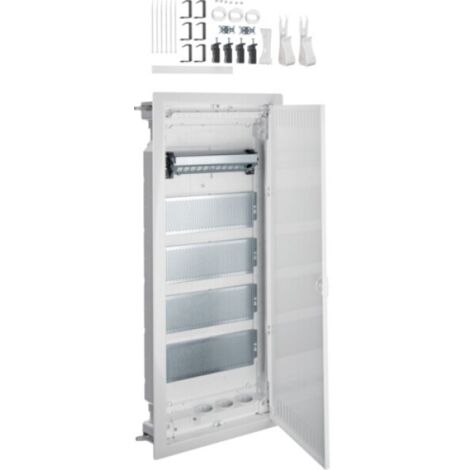

hager Kleinverteiler volta, Hohlwand, Multimedia, 5-reihig, geschlitzte Stahlblechtür

hager Kleinverteiler volta, Hohlwand, Multimedia, 5-reihig, geschlitzte Stahlblechtür

Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).

Montage auf: Hohlwand
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880.50 mm
Breite: 348 mm
Tiefe: 94.50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss, Ohne Schloss

Fabrikat : Hager

Artikel : VH60NW

Produktspezifikation

• Anzahl Felder: 1
• Anzahl Module: 60
• Anzahl Reihen: 5
• Anzahl Schranktüren: 1
• Anzahl der Schienen: 1
• Anzahl der Schlösser: 0
• Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
• Breite: 348 mm
• Breite in Teilungseinheiten: 12
• Einbaubreite: 314 mm
• Einbauhöhe: 846 mm
• Einbautiefe: 90 mm
• Farbe: Reinweiß
• Geeignet für Aussenbereich: Nein
• Glühdrahttest: 850 °C
• Höhe: 880,50 mm
• IP-Klasse (Ingress Protection): IP30
• Mit Erdungsklemmenblock: Nein
• Mit Leitungseinführung: Ja
• Mit Montageplatte: Ja
• Mit Neutralleiterklemmenblock: Nein
• Mit Schloss: Nein
• Mit transparentem Deckel/Tür: Nein
• Montage auf: Hohlwand
• Montageart: Schraubbefestigung
• Nennspannung: 400 - 400 V
• RAL Nummer: 9010
• Schließungstyp: Schnappverschluss, Ohne Schloss
• Schutzklasse: Schutzklasse II
• Stoßfestigkeit IK: IK05
• Tiefe: 94,50 mm
• Ultraviolettstrahlen beständig: Nein
• Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
