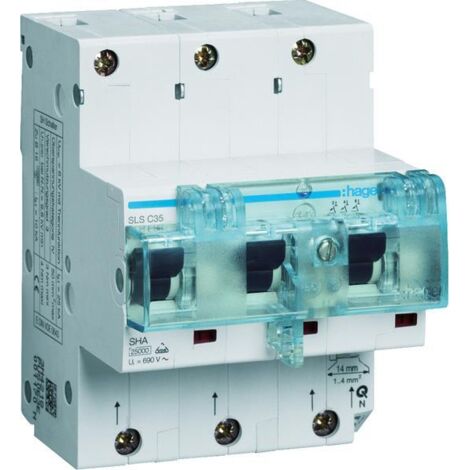

hager SLS Schalter 3-polig Cs-Charakteristik 35A für Hutschienenmontage

hager SLS Schalter 3-polig Cs-Charakteristik 35A für Hutschienenmontage

SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

Auslösecharakteristik: Cs
Polart: 3P
Polanzahl: 3
Nennstrom: 35 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1.13 - 1.45 A
Anzahl Module: 4.50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 81 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 5.60 W

Fabrikat : Hager

Artikel : HTN335C

Produktspezifikation

• Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
• Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
• Anzahl Module: 4,50
• Auslösecharakteristik: Cs
• Bemessungsabschaltvermögen ICN: 25 kA
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Betriebstemperatur: -25 - 55 °C
• Breite: 81 mm
• Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
• Frequenz: 50 - 60 Hz
• Gesamtverlustleistung unter Nennstrom: 16,80 W
• Höhe: 110 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 690 V
• Lager-/Transporttemperatur: -25 - 80 °C
• Montage auf: DIN Schiene
• Nennstrom: 35 A
• Nominales Drehmoment: 4 - 4 Nm
• Polanzahl: 3
• Polart: 3P
• Tiefe: 85 mm
• Verlustleistung pro Pol: 5,60 W
