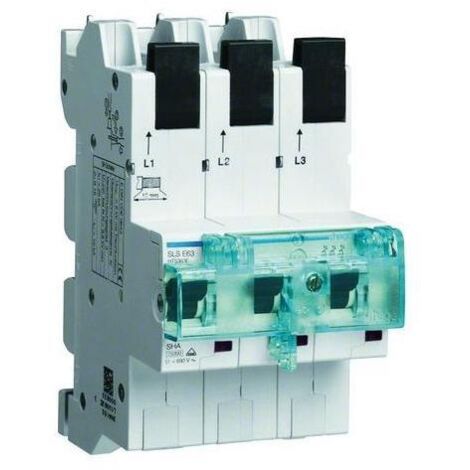

hager SLS-Schalter, 3-polig, E-Charakteristik, 63A, für Sammelschiene, QuickConnect

hager SLS-Schalter, 3-polig, E-Charakteristik, 63A, für Sammelschiene, QuickConnect

SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 63 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1.05 - 1.2 A
Anzahl Module: 4.50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 10 W

Fabrikat : Hager

Artikel : HTS363E

Produktspezifikation

• Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
• Anzahl Module: 4,50
• Auslösecharakteristik: E
• Bemessungsabschaltvermögen ICN: 25 kA
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Betriebstemperatur: -25 - 55 °C
• Breite: 81 mm
• Breite/Dicke Sammelschiene: 12 - 12 mm
• Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
• Frequenz: 50 - 60 Hz
• Gesamtverlustleistung unter Nennstrom: 30 W
• Höhe: 158 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 690 V
• Lager-/Transporttemperatur: -25 - 80 °C
• Montage auf: Sammelschienensystem
• Nennstrom: 63 A
• Polanzahl: 3
• Polart: 3P
• QuickConnect: Ja
• Tiefe: 116 mm
• Verlustleistung pro Pol: 10 W
