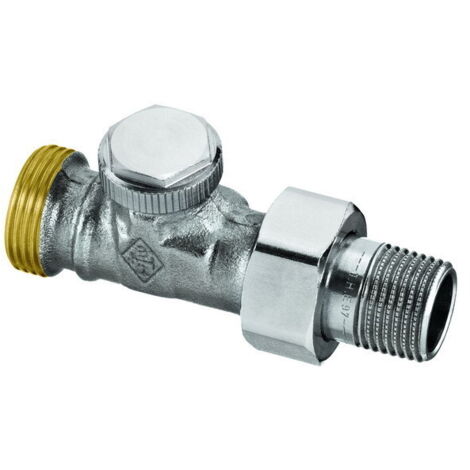

IMI Heimeier Verschraubung Regutec, Durchgangsform mit Außengewinde G 3/4", DN 15, Rotguss vernickelt

IMI Heimeier Verschraubung Regutec, Durchgangsform mit Außengewinde G 3/4", DN 15, Rotguss vernickelt

Die IMI Heimeier Regutec Rücklaufverschraubung ist eine absperrbare und regulierbare Verschraubung in Durchgangsform mit G 3/4 Außengewinde und DN 15. Gefertigt aus Rotguss vernickelt, ist sie speziell für den Einsatz in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen konzipiert.

Wofür ist die IMI Heimeier Regutec Rücklaufverschraubung geeignet?

Die Regutec-Verschraubung von IMI Heimeier wird in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen eingesetzt. Sie dient als Heizkörper-Rücklaufverschraubung und ermöglicht das Absperren und Regulieren des Volumenstroms. Dies unterstützt eine präzise Anpassung an die jeweiligen Systemanforderungen.

Wie erfolgt die Bedienung und Einstellung?

Die Betätigung der Verschraubung erfolgt mit einem Sechskantstiftschlüssel SW 5. Die Verschraubung ist einstellbar und erfordert kein spezielles Werkzeug für die Bedienung. Dies ermöglicht eine einfache und präzise Regelung der Durchflussführung am Heizkörperanschluss.

Welche Anschlüsse und Rohrverbindungen sind vorgesehen?

Die Verschraubung verfügt über ein Außengewinde G 3/4 und ist für den Anschluss an Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre in Verbindung mit passenden Klemmverschraubungen konzipiert. Die Abmessung des Rohranschlusses wird mit 3/4 Zoll Eurokonus angegeben, während die Größe für den Heizkörperanschluss 1/2 Zoll (15) beträgt.

Welche Materialien und Eigenschaften zeichnen das Gehäuse aus?

Das Gehäuse der Regutec Rücklaufverschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Die Einbaumaße entsprechen der DIN 3842 Reihe 1. Die Abdichtung an der Spindel wird durch einen EPDM-O-Ring sichergestellt, und der Verschlussdeckel ist metallisch dichtend ausgeführt, was eine zuverlässige Funktion ermöglicht.

Technische Daten

• Nennweite: DN 15 (1/2")
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Abmessung Rohranschluss: G 3/4 Außengewinde Eurokonus
• Werkstoff Gehäuse: Rotguss vernickelt
• Bedienung: Innensechskant SW 5
• Zulässige Betriebstemperatur: 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• KV-Wert: 0,22 - 1,74
• Kvs-Wert: 1,74
• Bauhöhe: 26 mm

Die IMI Heimeier Regutec Rücklaufverschraubung in Durchgangsform bietet eine zuverlässige Lösung für die Absperrung und Regulierung in Heizungs- und Klimaanlagen. Mit ihrer robusten Rotguss-Konstruktion, dem G 3/4 Außengewinde und der Eignung für Betriebstemperaturen bis 120 °C sowie Betriebsüberdrücke bis 10 bar, stellt sie eine langlebige Komponente für professionelle Installationen dar.

Produktspezifikation

• Hersteller-Warengruppe: Rücklaufverschraubungen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0366-02.000
• Ausführung: Schlussstück/Außengewinde
• Bauhöhe: 26
• Werkstoff des Gehäuses: Bronze
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,22 - 1,74
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Kvs-Wert: 1,74
