Allgemeine Beschreibung

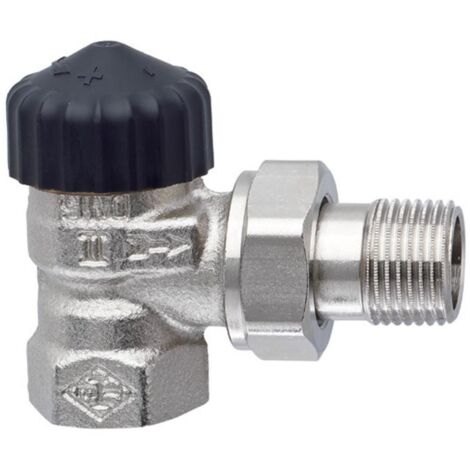

Das IMI Heimeier Thermostat-Ventilunterteil Standard in Eckform (DN 25) ist für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung konzipiert. Es bietet eine robuste und wartungsfreundliche Lösung mit einem Gehäuse aus korrosionsbeständigem Rotguss und einer doppelten O-Ring-Abdichtung, die einen langlebigen Betrieb ermöglicht.Technische daten
- Nennweite: DN 25 (1 Zoll)
- Form: Eckform, rechtwinklig
- Oberflächenschutz: vernickelt
- Werkstoff Gehäuse: Rotguss (korrosionsbeständig, entzinkungsfrei)
- Spindel: Niro-Stahl
- Abdichtung: doppelte O-Ring-Abdichtung
- Zul. Betriebstemperatur: 120 °C
- Zul. Betriebsüberdruck: 10 bar
- Niederdruckdampf: 110 °C / 0,5 bar
- Kvs-Wert: 5,7
- KV-2-Wert: 1,35
- Thermostatanschluss: M30 x 1,5
- Voreinstellung: ohne Schlagdämpfer
Kompatibilität und Zubehör
- Geeignet für: Zweirohrsysteme
- Nicht geeignet für: Einrohrsysteme
- Raccords: Innengewinde für Gewinderohre oder in Kombination mit Quetschverbindungen für Kupfer-, Präzisionsstahl- oder Verbundrohre (nur 1/2")
- Zusätzlicher Anschluss: Außengewinde für Kunststoffrohre
Installation
Das Ventilunterteil ist als Schlussstück mit Innengewinde ausgeführt und hat eine rechtwinklige Form. Der Heizkörperanschluss hat eine Größe von 1 Zoll (DN 25) und der Thermostatanschluss misst M30 x 1,5.
Anwendung
Das IMI Heimeier Thermostat-Ventilunterteil Standard ist thermostatisch ohne Knopf bedienbar und verfügt über keine automatische Durchflussregelung. Es ist für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung vorgesehen.
Weitere Informationen
Das Ventil ist mit einem Schutzkappen ausgestattet und ermöglicht den Austausch des äußeren O-Rings ohne Entleeren der gesamten Anlage, was die Wartung vereinfacht.
