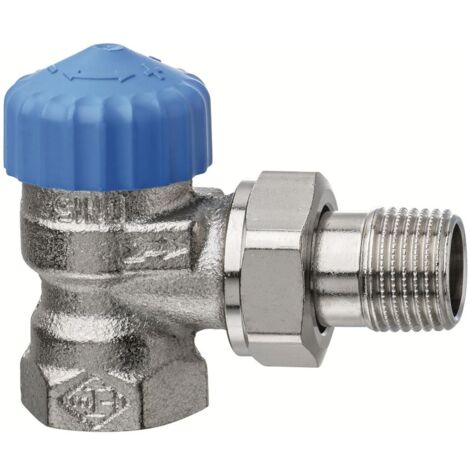

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Eckform, DN 20

IMI Heimeier Thermostat-Ventilunterteil mit geringem Widerstand, Eckform DN 20

Das IMI HEIMEIER Thermostat-Ventilunterteil mit geringem Widerstand in Eckform und der Nennweite DN 20 ist eine robuste Komponente für Heizungsanlagen. Es zeichnet sich durch eine Niro-Stahlspindel und doppelte O-Ring-Abdichtung aus. Dieses Ventilunterteil ist ohne Voreinstellung konzipiert und findet seinen Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen.

Wie ist das IMI HEIMEIER Thermostat-Ventilunterteil konstruiert?

Das Thermostat-Ventilunterteil von IMI Heimeier ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung ausgestattet. Der äußere O-Ring lässt sich bei Bedarf ohne Entleeren der gesamten Anlage auswechseln. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Das Gehäuse besteht aus Rotguss vernickelt und ist in Eckform beziehungsweise rechtwinkliger Ausführung gestaltet. Die Bedienung ist thermostatisch ohne Knopf vorgesehen, wobei eine thermostatische Vorbereitung gegeben ist. Eine automatische Durchflussregelung ist nicht integriert, und das Ventil besitzt keine Voreinstellung. Eine Staubkappe ist vorhanden. Für die Installation ist kein Spezialwerkzeug erforderlich.

Für welche Heizsysteme ist das Ventilunterteil geeignet?

Das IMI HEIMEIER Thermostat-Ventilunterteil ist speziell für den Einsatz in Systemen mit besonders geringem Widerstand konzipiert. Es eignet sich ideal für Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung. Darüber hinaus findet es Anwendung in Schwerkraftanlagen und konventionellen Einrohr-Heizungsanlagen. Die Konstruktion ermöglicht die Verwendung sowohl in Einrohrsystemen als auch in Zweirohrsystemen, was eine flexible Integration in verschiedene Heizungsinfrastrukturen sicherstellt.

Welche technischen Spezifikationen zeichnen das Ventilunterteil aus?

Das Ventilunterteil verfügt über eine Nennweite von DN 20 (3/4 Zoll) für den Heizkörperanschluss. Die zulässige Betriebstemperatur beträgt 120 °C, und der zulässige Betriebsüberdruck liegt bei 10 bar. Für den Betrieb mit Niederdruckdampf ist das Ventil bis 110 °C bei 0,5 bar ausgelegt. Der KV-2-Wert beträgt 1,67, und der Kvs-Wert liegt bei 3,6. Der Thermostatanschluss ist mit der Abmessung M30 x 1,5 ausgeführt.

Technische Daten

• Nennweite: DN 20 (3/4 Zoll)
• Zulässige Betriebstemperatur: 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• Niederdruckdampf: 110 °C / 0,5 bar
• KV-2-Wert: 1,67
• Kvs-Wert: 3,6
• Abmessung Thermostatanschluss: M30 x 1,5
• Werkstoff des Gehäuses: Rotguss vernickelt
• Form: Eckform

Das IMI HEIMEIER Thermostat-Ventilunterteil bietet eine zuverlässige Lösung für Heizungsanlagen, die einen geringen Widerstand erfordern. Seine robuste Bauweise mit Niro-Stahlspindel und die Möglichkeit des O-Ring-Austauschs ohne Anlagenentleerung unterstreichen die Wartungsfreundlichkeit. Mit einer Nennweite von DN 20, einem Betriebsüberdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist es vielseitig in Ein- und Zweirohrsystemen einsetzbar.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2241-03.000
• Ausführung: Schlussstück/Innengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 1,67
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Kvs-Wert: 3,6
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
