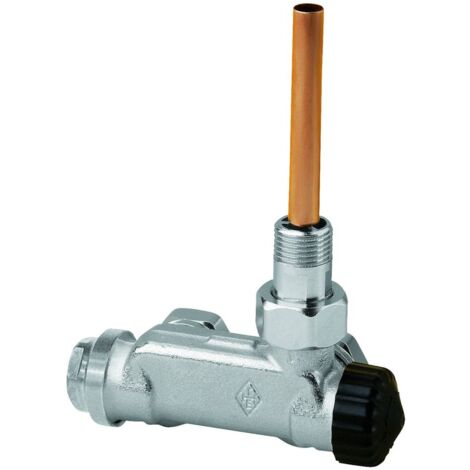

IMI Heimeier Ventil ElektroZ Einrohr Eckform, DN 15, mit Tauchrohr

IMI Heimeier Ventil ElektroZ, Einrohr Eckform, DN 15, mit Tauchrohr

Das IMI Heimeier E-Z Ventil in Einrohr-Eckform, DN 15, mit Tauchrohr ist eine spezialisierte Lösung für Heizkörper mit unterem Einpunktanschluss. Es eignet sich ideal für den Einsatz an Badheizkörpern oder Röhrenradiatoren in Einrohrheizungssystemen und zeichnet sich durch einen Mittenabstand der Rohranschlüsse von 50 mm aus.

Wofür ist das IMI Heimeier E-Z Ventil geeignet?

Das E-Z Ventil von IMI Heimeier ist speziell für Einrohrheizungssysteme konzipiert. Es findet Anwendung bei Heizkörpern mit unterem Einpunktanschluss, wie sie beispielsweise bei Badheizkörpern oder Röhrenradiatoren vorkommen. Die Installation ist unkompliziert, da kein Spezialwerkzeug erforderlich ist.

Wie ist das Ventil konstruiert und welche Materialien werden verwendet?

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit sicherstellt. Im Inneren ist eine Niro-Stahlspindel verbaut, die zusammen mit einer doppelten O-Ring-Abdichtung für zuverlässige Dichtheit sorgt. Ein praktisches Merkmal ist die Möglichkeit, den äußeren O-Ring auszuwechseln, ohne dass die gesamte Heizungsanlage entleert werden muss.

Welche Anschlussmöglichkeiten bietet das E-Z Ventil?

Das E-Z Ventil verfügt über ein Außengewinde G 3/4 für den Anschluss an die Rohrleitungen. In Verbindung mit passenden Klemmverschraubungen kann es an Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre angeschlossen werden. Der Mittenabstand der Rohranschlüsse beträgt 50 mm. Vor- und Rücklauf sind absperrbar, was Wartungsarbeiten am Heizkörper vereinfacht. Die Anschlussrichtung der Leitungen ist zur Wand ausgerichtet. Ein integriertes Tauchrohr mit einer maximalen Einschraublänge von 250 mm ist vorhanden.

Welche technischen Spezifikationen sind relevant?

Das IMI Heimeier E-Z Ventil ist für eine zulässige Betriebstemperatur von bis zu 120 Grd. C und einen zulässigen Betriebsüberdruck von 10 bar ausgelegt. Der Heizkörperanteil beträgt 35 %. Mit einer Nennweite von DN 15 (1/2") und einem Kvs-Wert von 1,42 ermöglicht das Ventil eine effiziente Durchflussregelung.

Technische Daten

• Nennweite: DN 15 (1/2")
• Mittenabstand Zufuhr/Rücklauf: 50 mm
• Einschraublänge Tauchrohr max.: 250 mm
• Anschluss Außengewinde: G 3/4
• Zulässige Betriebstemperatur TB: 120 Grd. C
• Zulässiger Betriebsüberdruck PB: 10 bar
• Heizkörperanteil: 35 %
• Kvs-Wert: 1,42
• Werkstoff Gehäuse: Rotguss (entinkungsfrei)
• Oberflächenschutz: vernickelt

Das IMI Heimeier E-Z Ventil in Einrohr-Eckform bietet eine robuste und wartungsfreundliche Lösung für Heizkörper mit Einpunktanschluss. Seine Konstruktion aus vernickeltem Rotguss und die Möglichkeit, den äußeren O-Ring ohne Anlagenentleerung zu wechseln, unterstreichen die Langlebigkeit und Benutzerfreundlichkeit. Mit einer Nennweite von DN 15 (1/2"), einem Mittenabstand von 50 mm und einer maximalen Betriebstemperatur von 120 Grd. C ist es eine zuverlässige Komponente für moderne Einrohrheizungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Verteil-Ventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3877-02.000
• Abschließbar: ja
• Oberflächenschutz: vernickelt
• Werkstoff: Bronze
• Einstellbar: nein
• Anschlussrichtung Leitungen: zur Wand
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: nein
• Mittenabstand Zufuhr/Rücklauf: 50
• Länge montiert: 104,5
• Länge Anschluss Endstück: 29
• Arbeitslänge Anschluss Endstück: 13
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Leitungsanschluss mit Innengewinde: nein
• Geeignet für Füll-/Entleerungshahn: nein
• Zufuhr auf der Heizungsseite: nein
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Kvs-Wert: 1,42
• Abschließbar: ja
• Oberflächenschutz: vernickelt
• Werkstoff: Bronze
• Einstellbar: nein
• Anschlussrichtung Leitungen: zur Wand
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: nein
• Mittenabstand Zufuhr/Rücklauf: 50
• Länge montiert: 104,5
• Länge Anschluss Endstück: 29
• Arbeitslänge Anschluss Endstück: 13
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Leitungsanschluss mit Innengewinde: nein
• Geeignet für Füll-/Entleerungshahn: nein
• Zufuhr auf der Heizungsseite: nein
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Kvs-Wert: 1,42
