Allgemeine Beschreibung

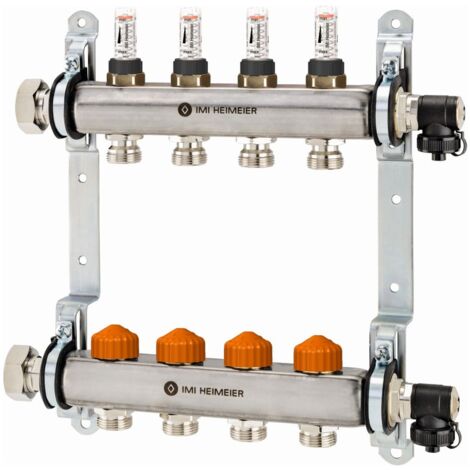

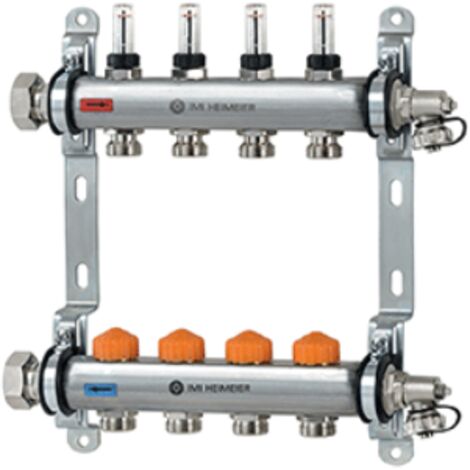

Der IMI HEIMEIER Heizkreisverteiler Dynacon Eclipse ist ein Fußboden-Heizkreisverteiler mit automatischer Durchflussregelung für 4 Heizkreise. Dieses System ermöglicht einen schnellen und präzisen hydraulischen Abgleich, indem der Durchfluss pro Heizkreis direkt in Litern pro Stunde eingestellt wird. Er ist ideal für Fußbodenheizungssysteme, die eine kontinuierliche Anpassung des Durchflusses erfordern und bietet eine zeit- und kostensparende Lösung, auch bei der Inbetriebnahme.Technische daten
- Anzahl Heizkreise: 4
- Werkstoff: rostfreier Stahl
- Stutzenabstand: 50 mm
- Durchflussbereich pro Heizkreis: 30 bis 300 l/h
- Max. Differenzdruck: 60 kPa
- Nenndruck: PN 6
- Max. Betriebstemperatur: 70 °C
- Min. Betriebstemperatur: -5 °C
- Anschluss Thermostat-Oberteil: M30x1,5
- Rohranschlüsse: 3/4" Eurokonus
- Baulänge: 575 mm
- Bauhöhe: 710 mm
- Bautiefe: 150 mm
Kompatibilität und Zubehör
- Passend für alle IMI HEIMEIER Stellantriebe
- Wandhalter mit Schrauben im Lieferumfang enthalten
Installation
Die Einstellung des Durchflusses am Thermostat-Oberteil erfolgt mit dem Einstellschlüssel (Art.-Nr. 3930-02.142) oder einem Maulschlüssel SW 11.
Anwendung
Der Dynacon Eclipse Heizkreisverteiler verfügt über integrierte Durchflussregler in den Thermostat-Oberteilen im Rücklauf. Diese Regler passen den eingestellten Durchfluss kontinuierlich an, selbst bei einem Überangebot, beispielsweise durch schließende Nachbarkreise, wird der Durchfluss automatisch auf den voreingestellten Wert geregelt.
Weitere Informationen
Der Verteiler arbeitet mit einem Nenndruck von PN 6 und hat einen maximalen Differenzdruck von 60 kPa; der minimale Differenzdruck ist abhängig vom eingestellten Durchfluss: Für 30 - 150 l/h sind es 17 kPa und für 150 - 300 l/h sind es 25 kPa.
