Allgemeine Beschreibung

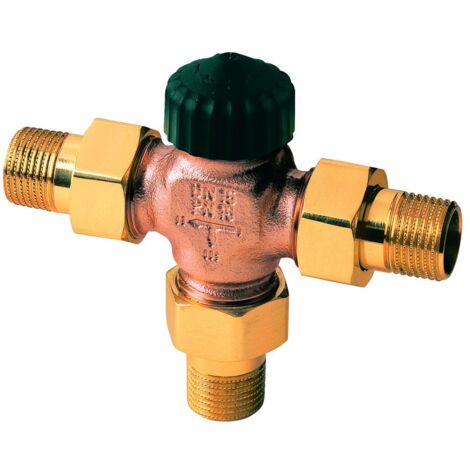

Das IMI Heimeier Dreiwege-Umschaltventil (DN 25) ist für den Einsatz in Heizungs- und Kühlanlagen konzipiert. Es dient dem Verteilen von Volumenströmen und zeichnet sich durch seine robuste Bauweise aus. Mit einem Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguß, einer Niro-Stahlspindel und doppelter O-Ring-Abdichtung ist es für den Einbau in entsprechende Anlagen ausgelegt.Technische daten
- Nenndurchmesser: DN 25 (1")
- Werkstoff des Gehäuses: Bronze (Rotguß)
- Druckstufe: PN 10
- Kvs-Wert: 5,12
- Mediumtemperatur (Dauerbetrieb): 2 - 120 Grd. C
- Wassertemperatur: 2 bis 120 Grd. C
- Stellantrieb (max.): bis 100 Grd. C
- Zulässiger Differenzdruck: 0,50 bar
- Zulässiger Betriebsüberdruck: 10 bar
- Niederdruckdampf: 110 Grd. C / 0,5 bar
- Höhe Achse: 2
- Hublänge: 2
Kompatibilität und Zubehör
- Der Anschluss des Ventils ist flexibel gestaltet und kann mittels Schraub-, Löt- oder Anschweißnippel erfolgen, wobei eine flachdichtende Verbindung sichergestellt ist.
Installation
Für die Installation ist kein Spezialwerkzeug erforderlich.
Anwendung
Das Ventil ist als Dreiwege-Umschaltventil zum Verteilen von Volumenströmen in Heizungs- und Kühlanlagen konzipiert. Es ermöglicht eine effiziente Steuerung des Mediumsflusses und unterstützt den hydraulischen Umschaltbetrieb innerhalb entsprechender Heizungs- und Kälteanwendungen.
Weitere Informationen
Der äußere O-Ring ist ohne Entleeren der Anlage auswechselbar, was Wartungsarbeiten vereinfacht.
