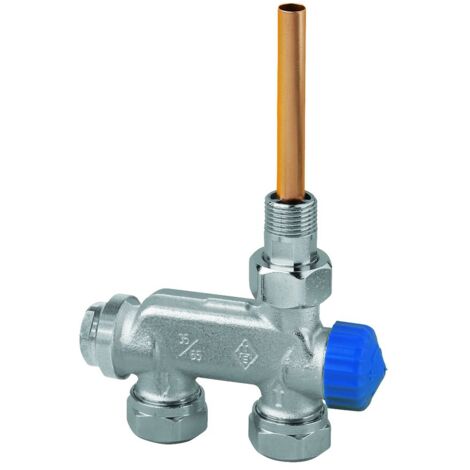

IMI Heimeier Ventil ElektroZ, Zweirohr Durchgang, DN 15, mit Tauchrohr

IMI Heimeier Ventil ElektroZ, Zweirohr Durchgang, DN 15, mit Tauchrohr

Das IMI Heimeier E-Z Ventil Zweirohr Durchgang, DN 15, mit Tauchrohr ist eine spezialisierte Lösung für Heizkörper mit unterem Einpunktanschluss in Zweirohrheizungssystemen. Es eignet sich besonders für Badheizkörper und Röhrenradiatoren. Das Ventil ermöglicht eine präzise Regelung und Absperrung von Vor- und Rücklauf und zeichnet sich durch seine robuste Bauweise aus korrosionsbeständigem Rotguss aus. Der Mittenabstand der Rohranschlüsse beträgt 50 mm.

Für welche Heizsysteme ist das IMI Heimeier E-Z Ventil konzipiert?

Das E-Z Ventil von IMI Heimeier ist speziell für den Anschluss an Heizkörper mit unterem Einpunktanschluss in Zweirohrheizungssystemen vorgesehen. Es findet Anwendung bei Badheizkörpern, Röhrenradiatoren und ähnlichen Heizkörpertypen. Der Mittenabstand der Rohranschlüsse beträgt 50 mm. Das Ventil ist für Vor- und Rücklauf absperrbar und über die Rücklaufabsperrung voreinstellbar.

Welche Konstruktionsmerkmale bietet das E-Z Ventil?

Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit ermöglicht. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Zuverlässigkeit bei. Der äußere O-Ring ist ohne Entleeren der Anlage auswechselbar. Das Ventil ist zudem abschließbar und einstellbar.

Wie erfolgt der Anschluss des IMI Heimeier E-Z Ventils?

Der Anschluss des Ventils erfolgt über ein Außengewinde G 3/4. In Verbindung mit Klemmverschraubungen ist es für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet. Der Rohranschluss hat eine Abmessung von 3/4 Zoll Eurokonus, während der Heizkörperanschluss 1/2 Zoll (DN 15) beträgt. Die Anschlussrichtung der Leitungen ist zum Boden/Durchgang ausgelegt.

Technische Daten

• Nennweite: DN 15 (1/2")
• Zulässige Betriebstemperatur: 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• Mittenabstand Zufuhr/Rücklauf: 50 mm
• Kvs-Wert: 1,42
• Einschraublänge Tauchrohr: max. 250 mm
• Werkstoff Gehäuse: Bronze (Rotguss)
• Oberflächenschutz: vernickelt
• Länge montiert: 104,5 mm
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus

Das IMI Heimeier E-Z Ventil Zweirohr Durchgang, DN 15, mit Tauchrohr bietet eine robuste und flexible Lösung für die Anbindung von Heizkörpern in Zweirohrsystemen. Mit einer Nennweite von DN 15, einem zulässigen Betriebsüberdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist es für anspruchsvolle Heizanwendungen geeignet. Die Möglichkeit zur Voreinstellung und Absperrung von Vor- und Rücklauf erhöht den Bedienkomfort und die Effizienz.

Produktspezifikation

• Hersteller-Warengruppe: Verteil-Ventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3878-02.000
• Abschließbar: ja
• Oberflächenschutz: vernickelt
• Werkstoff: Bronze
• Einstellbar: ja
• Anschlussrichtung Leitungen: zum Boden/Durchgang
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Mittenabstand Zufuhr/Rücklauf: 50
• Länge montiert: 104,5
• Länge Anschluss Endstück: 29
• Arbeitslänge Anschluss Endstück: 13
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Leitungsanschluss mit Innengewinde: nein
• Geeignet für Füll-/Entleerungshahn: nein
• Zufuhr auf der Heizungsseite: nein
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Kvs-Wert: 1,42
