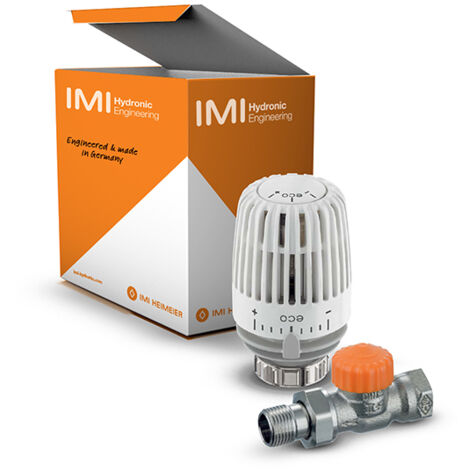

IMI Heimeier Set 2 Thermostat-Kopf K eco und Thermostat-Ventilunterteil Eclipse, DN 10 3/8", Durchgangsform

IMI Heimeier Set 2 Thermostat-Kopf K eco und Thermostat-Ventilunterteil Eclipse, DN 10 3/8", Durchgangsform

Das IMI Heimeier Set 2, bestehend aus dem Thermostat-Kopf K eco und dem Thermostat-Ventilunterteil Eclipse, ist für DN 10 (3/8") in Durchgangsform konzipiert. Es bietet eine präzise und energieeffiziente Lösung für die Heizungsregelung in Zweirohrsystemen, indem es einen flüssigkeitsgefüllten Thermostat mit einem Ventilunterteil mit automatischer Durchflussregelung kombiniert.

Wie unterstützt der Thermostat-Kopf K eco die Energieeffizienz?

Der Thermostat-Kopf K eco ist mit einem eingebauten Fühler und einem übersichtlichen "eco" Einstellbereich ausgestattet, der auf höchste Energieeinsparung ausgelegt ist. Der flüssigkeitsgefüllte Thermostat sorgt für ein stabiles Regelverhalten, selbst bei kleinen Auslegungsregeldifferenzen von unter 1 K. Der Sollwertbereich liegt zwischen 6 und 28 Grad Celsius und beinhaltet eine Frostschutzsicherung. Eine verdeckte obere und untere Begrenzung des Temperaturbereiches oder die Blockierung einer Einstellung ist durch Anschlagclips möglich. Für Sehbehinderte sind eine stirnseitige "eco" Einstellhilfe und erfühlbare Markierungen vorhanden. Die Skalenhaube ist in Weiß (RAL 9016) gehalten.

Welche Vorteile bietet das Thermostat-Ventilunterteil Eclipse?

Das Thermostat-Ventilunterteil Eclipse zeichnet sich durch eine automatische Durchflussregelung aus. Es ist geprüft nach DIN EN 215. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sichern die Funktion. Der Durchfluss ist stufenlos von 10 bis 150 Litern pro Stunde einstellbar und wird unabhängig vom Differenzdruck geregelt, sodass der eingestellte Durchfluss nicht überschritten wird. Die Voreinstellung erfolgt mit einem Einstellschlüssel oder Maulschlüssel SW 11, wobei die Einstellwerte stirnseitig und seitlich ablesbar sind.

Wie einfach ist die Wartung und Installation des Ventils?

Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Das Set ist für Zweirohrsysteme geeignet.

Technische Daten

• Nenngröße (DN): DN 10 (3/8")
• Form: Durchgangsform (gerade)
• Thermostatanschluss: M30 x 1,5
• Sollwertbereich: 6 bis 28 Grd. C
• Max. Fühlertemperatur: 50 Grd. C
• Hysterese: 0,15 K
• Durchflussbereich Ventil: 10 bis 150 l/h
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Max. Differenzdruck: 60 kPa
• Zul. Betriebsüberdruck: 10 bar

Das IMI Heimeier Set 2 mit dem Thermostat-Kopf K eco und dem Thermostat-Ventilunterteil Eclipse in DN 10 (3/8") bietet eine zuverlässige und präzise Lösung für die Heizungsregelung. Mit einem Sollwertbereich von 6 bis 28 Grad Celsius und einer automatischen Durchflussregelung von 10 bis 150 Litern pro Stunde sorgt dieses Set für eine konstante Raumtemperatur und unterstützt gleichzeitig die Energieeffizienz in Zweirohrsystemen. Das robuste Gehäuse aus vernickeltem Rotguss trägt zu einer langen Lebensdauer bei.

Lieferumfang

• 1x HEIMEIER Thermostat-Kopf K eco
• 1x HEIMEIER Thermostat-Ventilunterteil Eclipse

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9696-25.800
• Ausführung: Innengewinde/Außengewinde
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 10 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
