Allgemeine Beschreibung

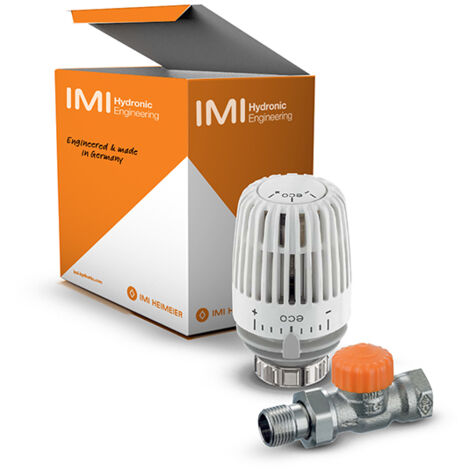

Das HEIMEIER Set 4 besteht aus dem Thermostat-Kopf K eco und dem Thermostat-Ventilunterteil Eclipse, das eine präzise Temperaturregelung für Heizungsanlagen bietet. Es ist für den Anschluss an Heizkörper mit DN 15 (1/2") in Durchgangsform konzipiert und eignet sich ideal für Zweirohrsysteme. Der Thermostat-Kopf K eco verfügt über einen eingebauten Fühler und einen übersichtlichen "eco" Einstellbereich von 6 bis 28 °C mit Frostschutzsicherung. Das Ventilunterteil Eclipse ermöglicht eine automatische Durchflussregelung von 10 bis 150 l/h, die unabhängig vom Differenzdruck konstant gehalten wird.Technische daten
- Thermostatanschluss: M30 x 1,5
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Sollwertbereich: 6 bis 28 °C
- Max. Fühlertemperatur: 50 °C
- Hysterese: 0,15 K
- Durchflussbereich: 10 bis 150 l/h
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -10 °C
- Zul. Betriebsüberdruck: 10 bar
- Werkstoff Gehäuse: Rotguss
Kompatibilität und Zubehör
- Geeignet für Zweirohrsysteme
- Nicht geeignet für Einrohrsysteme
- Mit Staubkappe
- Voreinstellung mit Einstellschlüssel oder Maulschlüssel SW 11
Installation
Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Der Anschluss erfolgt über Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Für die Installation ist kein Spezialwerkzeug erforderlich.
Anwendung
Der Thermostat-Kopf K eco unterstützt die Energieeffizienz durch einen flüssigkeitsgefüllten Fühler, der ein stabiles Regelverhalten auch bei kleinen Auslegungsregeldifferenzen von unter 1 K ermöglicht. Der Sollwertbereich von 6 °C bis 28 °C fördert eine hohe Energieeinsparung.
Weitere Informationen
Das Ventil ist KEYMARK-zertifiziert und nach DIN EN 215 geprüft. Die obere und untere Begrenzung des Temperaturbereiches kann durch Anschlagclips verdeckt oder blockiert werden.
