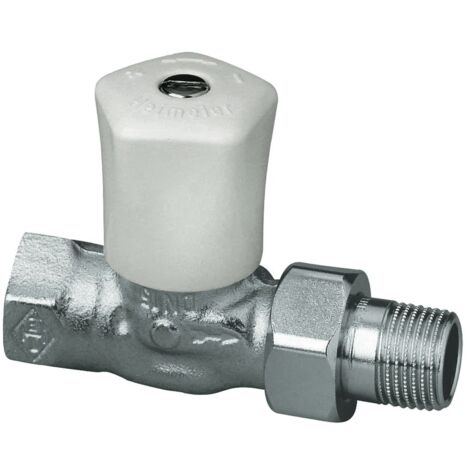

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 15, Rotguss vernickelt

IMI Heimeier Regulierventil Mikrotherm Durchgangsform, DN 15, Rotguss vernickelt

Das IMI HEIMEIER Regulierventil Mikrotherm in Durchgangsform ist ein Heizkörper-Regulierventil mit Voreinstellung, das für den hydraulischen Abgleich in Heizungsanlagen konzipiert wurde. Gefertigt aus vernickeltem Rotguß und mit einer Nennweite von DN 15, eignet es sich für den Einsatz in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen.

Wie ist das Mikrotherm Regulierventil konstruiert?

Das Regulierventil Mikrotherm von IMI Heimeier verfügt über ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguß, das zusätzlich vernickelt ist. Die Einbaumaße entsprechen der DIN 3841 Teil 1. Eine nichtsteigende Doppelspindel mit doppelter O-Ring-Abdichtung sowie ein Tandem-Kegel mit Metall- und O-Ring-Abdichtung sind integriert. Das Ventil ist mit einem weißen Handrad ausgestattet. Die Voreinstellung erfolgt durch eine Doppelspindel und Hubbegrenzung.

Für welche Anwendungen ist das Regulierventil geeignet?

Das IMI Heimeier Mikrotherm Regulierventil wird in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen eingesetzt. Es ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet. Die manuelle Bedienung ermöglicht eine präzise Einstellung. Mit einem Montagegerät kann das Ventil in ein Thermostatventil umgerüstet werden, wobei für die Installation kein Spezialwerkzeug erforderlich ist.

Welche Anschlussmöglichkeiten und Betriebsbedingungen bietet das Ventil?

Der Anschluss des Regulierventils erfolgt über ein Innengewinde, passend für Gewinderohr. In Verbindung mit Klemmverschraubungen ist es auch für Kupfer-, Präzisionsstahl- oder Verbundrohr einsetzbar. Die zulässige Betriebstemperatur beträgt TB 120 Grd. C, der zulässige Betriebsüberdruck PB 10 bar. Für Niederdruckdampfanlagen ist das Ventil bis 110 Grd. C bei 0,5 bar geeignet. Der Kvs-Wert liegt bei 1,61, und die Voreinstellung ist ohne Schlagdämpfer ausgeführt.

Technische Daten

• Nennweite: DN 15 (1/2")
• Werkstoff des Gehäuses: Rotguß
• Oberflächenschutz: vernickelt
• Zulässige Betriebstemperatur: TB 120 Grd. C
• Zulässiger Betriebsüberdruck: PB 10 bar
• Niederdruckdampf: 110 Grd. C / 0,5 bar
• Kvs-Wert: 1,61
• Bedienung: manuelle Bedienung
• Form: gerade
• Voreinstellung: ohne Schlagdämpfer

Das IMI HEIMEIER Regulierventil Mikrotherm in DN 15 und vernickeltem Rotguß ist eine zuverlässige Komponente für Heizungsanlagen. Es ermöglicht den präzisen hydraulischen Abgleich durch seine Voreinstellungsfunktion und ist für Betriebstemperaturen bis 120 Grd. C sowie Betriebsüberdrücke bis 10 bar ausgelegt. Die robuste Bauweise und die vielseitigen Anschlussmöglichkeiten machen es zu einer geeigneten Wahl für verschiedene Heizsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Regulierventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0122-02.500
• Ausführung: Schlussstück/Innengewinde
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Kvs-Wert: 1,61
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: nein
• Mit gebogenem Schlussstück: nein
