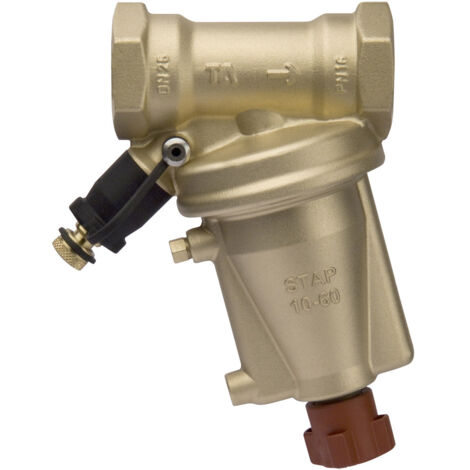

IMI TA Differenzdruckregler STAP, Regelbereich 10-40kPa, Nennweite DN 32 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 10-40kPa, Nennweite DN 32 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler, der für eine präzise und stabile Regelung des Differenzdrucks in Heizungs- und Kältesystemen entwickelt wurde. Mit einem einstellbaren Sollwert und einer Absperrfunktion ist er ideal für den Einsatz in der Rücklaufleitung, um nachgeschaltete Regelventile optimal zu steuern.

Wie funktioniert der IMI TA STAP Differenzdruckregler?

Der STAP von IMI TA hält den Differenzdruck über die Last konstant, was eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile ermöglicht. Seine hohe Genauigkeit und das kompakte Design machen ihn zu einer bevorzugten Wahl in Heizungs- und Kältesystemen. Die einfache Einstellung und Inbetriebnahme tragen zur Effizienz bei.

Welche Materialien und Eigenschaften zeichnen den Regler aus?

Gehäuse und Innengarnitur des Reglers bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, was eine lange Lebensdauer und Zuverlässigkeit sicherstellt. Der Regler ist für den Einbau in die Rücklaufleitung vorgesehen und verfügt über eine Absperrfunktion, die bequem über ein Handrad bedient wird. Die Sitzdichtung ist als Kegel mit O-Ring aus EPDM ausgeführt.

Wie erfolgt die Einstellung und Messung des Differenzdrucks?

Der Differenzdrucksollwert lässt sich von außen stufenlos zwischen 0,10 und 0,40 bar (entspricht 10 bis 40 kPa) einstellen. Die Werkseinstellung liegt bei 0,05 bar. Für die präzise Druckverlustmessung ist ein selbstdichtender Messnippel (2-fach dichtend) integriert. Eine 1000 mm lange Impulsleitung mit Kappe und Anschluss G 1/16 Innengewinde ist im Lieferumfang enthalten. Der Anschluss erfolgt über Innengewinde für Gewinderohr.

Technische Daten

• Nenndurchmesser: DN 32 (1 1/4 Zoll)
• Nenndruck: PN 16
• Einstellbereich Differenzdrucksollwert: 0,10 - 0,40 bar (10 - 40 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (AMETAL-C)
• Anschluss: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 8,5
• Bauhöhe: 179
• Max. Druckunterschied bei 20 °C: 250
• Mit Impulsleitung: Ja

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur Aufrechterhaltung eines konstanten Differenzdrucks in Heizungs- und Kältesystemen. Seine robuste Bauweise aus AMETAL-C, der weite Betriebstemperaturbereich von -20 °C bis +120 °C und der stufenlos einstellbare Sollwert von 0,10 bis 0,40 bar machen ihn zu einem vielseitigen und langlebigen Bauteil für anspruchsvolle Anwendungen.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265132
• Bauhöhe: 179
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 10 - 40
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 8,5
• Nenndurchmesser: 1 1/4 Zoll (32)
