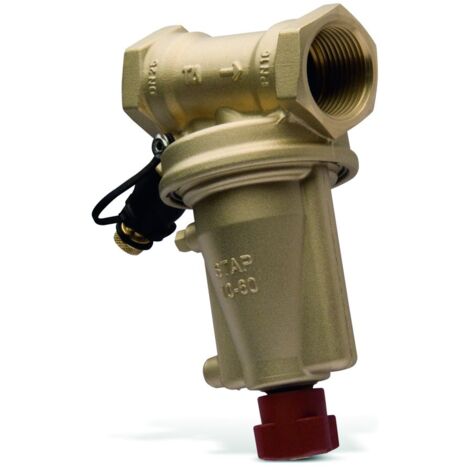

IMI Heimeier TA Differenzdruckregler STAP PN 16 Innengewinde, DN 15 LF, 0,1-0,6bar, 10-60kPa

IMI TA Differenzdruckregler STAP Low Flow, Regelbereich 10-60kPa, Nennweite DN 15 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler für Heizungs- und Kältesysteme sowie Klimaanlagen. Mit einem Regelbereich von 0,1 bis 0,6 bar (10-60 kPa) und einem Nenndruck von PN 16 sorgt er für eine konstante Differenzdruckregelung über die Last. Das kompakte Design und die hohe Genauigkeit machen ihn zur ersten Wahl für Anwendungen mit geringem Durchfluss (DN 15LF).

Wie funktioniert der STAP Differenzdruckregler?

Der STAP hält den Differenzdruck über die Last konstant und ermöglicht so eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Dies trägt maßgeblich zur Effizienz und Stabilität des gesamten Systems bei.

Welche Einstellmöglichkeiten und Absperrfunktionen bietet der Regler?

Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,1 und 0,6 bar (10-60 kPa) einstellbar, wobei die Werkseinstellung bei 0,1 bar liegt. Eine Absperrung erfolgt komfortabel über ein Handrad. Für die Druckverlustmessung ist ein selbstdichtender Messnippel (2-fach, dichtend) integriert.

Aus welchen Materialien besteht der IMI TA STAP?

Das Gehäuse und die Innengarnitur des Differenzdruckreglers bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist mit einem Kegel und einem O-Ring aus EPDM gefertigt, was eine zuverlässige Funktion sicherstellt.

Wie erfolgt die Installation und welche Anschlüsse sind vorhanden?

Der Einbau des Reglers erfolgt in die Rücklaufleitung. Er ist als DN 15LF (geringer Durchfluss) ausgeführt. Der Anschluss erfolgt über Innengewinde für Gewinderohr, genauer Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1). Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Betriebsbedingungen sind zu beachten?

Der Differenzdruckregler ist für eine Betriebstemperatur von -20 °C bis +120 °C ausgelegt und für einen Nenndruck von PN 16 geeignet.

Technische Daten

• Nenndurchmesser: 1/2 Zoll (15) / DN 15LF
• Druckstufe: PN 16
• Differenzdruck-Sollwert: 0,1 - 0,6 bar (10 - 60 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: AMETAL-C
• Bedienung: Handrad
• Kvs-Wert: 0,7
• Bauhöhe: 137
• Mit Impulsleitung: Ja
• Max. Druckunterschied bei 20 °C: 250

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur konstanten Differenzdruckregelung in Heizungs- und Klimaanlagen. Mit einem stufenlos einstellbaren Sollwert von 0,1 bis 0,6 bar (10-60 kPa) und einer robusten Konstruktion aus AMETAL-C ist das Gerät für einen Nenndruck von PN 16 und Betriebstemperaturen von -20 °C bis +120 °C ausgelegt. Die einfache Handhabung und die präzise Regelung tragen zur Effizienz und Stabilität des Systems bei.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52264015
• Bauhöhe: 137
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 5 - 25
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 0,7
• Nenndurchmesser: 1/2 Zoll (15)
