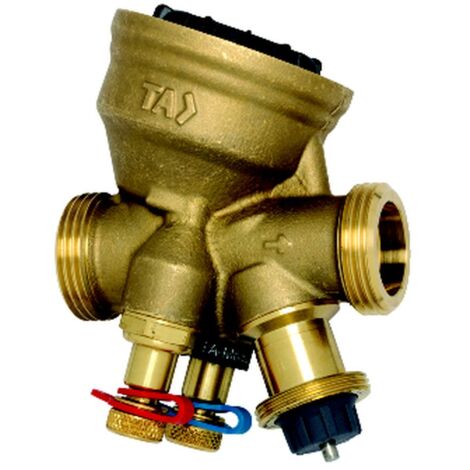

IMI Heimeier TA Regel- und Regulierventil druckunabhängig mit TA-Modulator DN 15 LF, G 3/4", PN 16, 400kPa

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 15 Low Flow, Nenndruck PN 16 max. 400kPa, mit AG G 3/4"

Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil, das für die stetige Regelung in Heizungs-, Lüftungs- und Klimaanlagen konzipiert wurde. Mit seiner EQM-Charakteristik und einem integrierten Differenzdruckregler stellt das Ventil eine präzise Temperaturregelung sowie eine hohe Regelautorität und Stabilität sicher. Es ist für einen Nenndurchmesser von DN 15LF ausgelegt, verfügt über ein Außengewinde G 3/4 und ist für einen Nenndruck von PN 16 sowie einen maximalen Differenzdruck von 400 kPa geeignet.

Wie funktioniert das TA-Modulator Regelventil?

Das TA-Modulator Ventil von IMI TA ist ein druckunabhängiges Regel- und Regulierventil zur stetigen Regelung (PIBCV). Die EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Das Ventil kann mit stetigen sowie mit 3-Punkt Stellantrieben ausgerüstet werden. Der integrierte Differenzdruckregler stellt eine hohe Regelautorität und Regelstabilität sicher und begrenzt automatisch die Durchflussmenge. Es ist auch als Durchflussbegrenzer ohne Stellantrieb einsetzbar. Die stufenlose Durchflusseinstellung von 100% nach 0% erfolgt am Thermostat-Oberteil ohne Werkzeug. Der Hub beträgt 4 mm und wird durch die Durchflussbegrenzung begrenzt.

Welche Mess- und Diagnosefunktionen bietet das Ventil?

Das Ventil ist mit zwei Messnippeln ausgestattet, die die Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck der Pumpe ermöglichen. Diese Funktionen unterstützen die Systemoptimierung und Diagnose. Zur Messung der anstehenden Pumpenförderhöhe kann der eingebaute Differenzdruckregler über einen Bypass mittels Messnippel umgangen werden. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar.

Welche Installations- und Materialeigenschaften zeichnen das Ventil aus?

Der Einbau des TA-Modulator Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Eine Absperrfunktion ist mit dem Handrad für die Durchflusseinstellung gegeben. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Das Gehäuse besteht aus entzinkungsresistentem Ametal. Die Leckrate liegt bei kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4).

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 15 kPa
• Volumenstrom: 0,038 - 0,230 l/h
• Betriebstemperatur: -10 °C bis +90 °C
• Anschluss Bedienungselement: M30 x 1,5
• Hublänge: 4 mm
• Werkstoff des Gehäuses: Ametal
• Anschlüsse: Außengewinde G 3/4 (ISO 228-1)

Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die Durchfluss- und Temperaturregelung in HLK-Systemen. Mit einem Volumenstrom von 0,038 bis 0,230 l/h, einem Nenndruck von PN 16 und einer Betriebstemperatur von -10 °C bis +90 °C ist es vielseitig einsetzbar und unterstützt durch seine integrierten Messfunktionen eine effiziente Systemdiagnose und -optimierung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164314
• Ausführung: Membran
• Bauhöhe: 110
• Werkstoffgüte: Ametal-C
• Länge: 74
• Werkstoff des Gehäuses: Ametal
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,038 - 0,230
• Arbeitslänge: 74
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 15
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: gleichprozentig
• Voreinstellung Volumenstrom: ohne Schlagdämpfer
• Hublänge: 4
• Mit Messnippel: ja
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mediumtemperatur (Dauerbetrieb): -10 - 90
• Nenndurchmesser: DN 15
