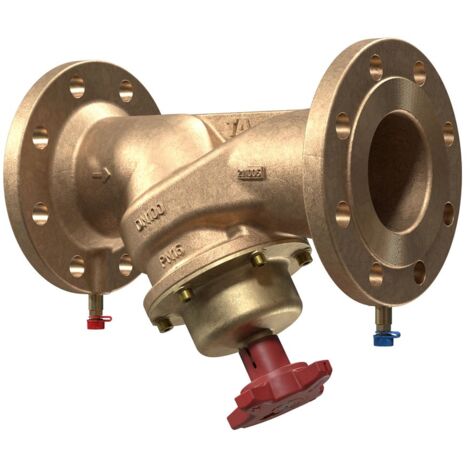

Heimeier TA Strangregulierventil STAF-R Flanschanschluss DN 150 PN 16

IMI TA Strangregulierventil STAF-R, Nennweite DN 150 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF-R mit Flanschanschluss ist ein präzises Einregulierungsventil für den statischen hydraulischen Abgleich. Ausgelegt für einen Nenndurchmesser von DN 150 und einen Nenndruck von PN 16, ist es optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie in Bereichen mit erhöhter Korrosionsgefahr geeignet. Das Gehäuse aus Rotguss bietet höchste Genauigkeit für hydraulische Systeme.

Wie ist das IMI TA STAF-R konstruiert?

Das Gehäuse des Ventils besteht aus Rotguss. Die Innengarnitur ist aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C gefertigt. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für eine sichere Funktion. Der Ventilkegel ist druckentlastet. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Die Flansche entsprechen ISO 7005-3 und die Baulänge ISO 5752 Serie 1, DIN 3202 T1 F1.

Welche Funktionen zur Einstellung und Messung bietet das Ventil?

Das Strangregulierventil verfügt über eine stufenlose Voreinstellung, die durch eine Hubbegrenzung realisiert wird. Eine digitale Anzeige im Handrad ermöglicht eine präzise Ablesung der Einstellung, welche zudem plombierbar ist. Für die Druckverlust- beziehungsweise Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorgesehen. Alle Bedienungselemente sind auf der Handradseite angeordnet.

Für welche Anwendungen ist das STAF-R geeignet?

Das Ventil ist für Heizungs-, Klima-, Brauchwasser- und Industrieanlagen konzipiert. Es ist besonders geeignet für die Sekundärseite in Heizungs- und Kältesystemen und überall dort, wo eine höhere Korrosionsgefahr gegeben ist. Die Betriebstemperatur liegt zwischen -10 °C und +120 °C.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Werkstoff Gehäuse: Rotguss / Bronze (Rg 5)
• Werkstoff Innengarnitur: AMETAL-C
• Betriebstemperatur: -10 °C bis +120 °C
• Anschluss: Flansch
• Kvs-Wert: 400
• Bedienhöhe: 273
• Durchmesser Handrad: 120
• Hydraulischer Abgleich: statisch

Das IMI TA Strangregulierventil STAF-R bietet eine zuverlässige Lösung für den hydraulischen Abgleich in anspruchsvollen Anlagen. Mit seinem robusten Rotgussgehäuse, dem Nenndurchmesser DN 150 und der Druckstufe PN 16 ist es für vielfältige Anwendungen in Heizungs-, Klima- und Industrieanlagen geeignet. Die präzise Voreinstellung und die integrierten Messnippel unterstützen eine effiziente Systemoptimierung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52186792
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 120
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 273
• Kvs-Wert: 400
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
