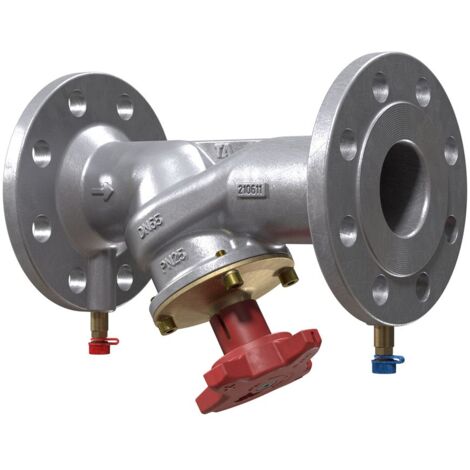

IMI Heimeier TA Strangregulierventil STAF-SG Flanschanschluss DN 80 PN 25

IMI TA Strangregulierventil STAF-SG, Nennweite DN 80 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF-SG mit Flanschanschluss ist ein manuelles, statisches Einregulierungsventil für hydraulische Systeme. Mit einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 25 bietet es höchste Genauigkeit für den hydraulischen Abgleich. Es ist optimal für den Einsatz auf der Sekundärseite in Heizungs- und Kältesystemen sowie in Heizungs-, Klima- und Industrieanlagen konzipiert.

Wie sorgt das STAF-SG Strangregulierventil für eine präzise Einregulierung?

Das STAF-SG ist ein Einregulierungsventil mit Voreinstellung in Schrägsitzbauweise. Die stufenlose Voreinstellung erfolgt durch Hubbegrenzung und wird mit einer digitalen Anzeige im Handrad dargestellt. Zusätzlich ist die Voreinstellung plombierbar, um Manipulationen zu verhindern. Für die Messung stehen selbstdichtende Messnippel in 2-facher Ausführung bereit, die für Druckverlust- beziehungsweise Durchflussmessung vorgesehen sind. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Welche Konstruktions- und Materialmerkmale zeichnen das Ventil aus?

Das geflanschte Einregulierungsventil ist in Sphäroguss-Ausführung (EN-GJS-400-15) gefertigt. Die Innengarnitur besteht aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist als Kegel mit O-Ring aus EPDM ausgeführt. Das Ventil verfügt über eine nichtsteigende Spindel mit einem abzugsicheren und druckentlasteten Ventilkegel sowie einer O-Ring-Abdichtung. Alle Bedienungselemente sind auf der Handradseite angeordnet. Die Flansche entsprechen der Norm ISO 7005-2, und die Baulänge ist nach ISO 5752 Serie 1 sowie DIN 3202 T1 F1 ausgeführt.

Welche Anschluss- und Temperatureigenschaften sind für die Planung relevant?

Für die Montage wird ein Flanschanschluss an beiden Anschlussseiten genannt. Der Nenndruck ist mit PN 25 angegeben, passend zur Druckstufe des Artikels und zur Druckstufe des Flansches. Für den Dauerbetrieb ist ein Temperaturbereich von -10 °C bis +120 °C spezifiziert. Die Ausführung ist als DN 80 spezifiziert; der Kvs-Wert ist mit 123 angegeben.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 25
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-15
• Werkstoff Innengarnitur: AMETAL-C
• Sitzdichtung: EPDM
• Betriebstemperatur: -10 °C bis +120 °C
• Kvs-Wert: 123
• Hydraulischer Abgleich: statisch
• Durchmesser Handrad: 120 mm
• Bedienhöhe: 172 mm

Das IMI TA Strangregulierventil STAF-SG ist eine robuste und präzise Lösung für den hydraulischen Abgleich in Heizungs- und Kältesystemen. Mit seinem Nenndurchmesser von DN 80 und einem Nenndruck von PN 25 bietet es zuverlässige Einstellmöglichkeiten und eine langlebige Konstruktion aus Sphäroguss und AMETAL-C. Die integrierten Messnippel und die digitale Anzeige im Handrad ermöglichen eine einfache und genaue Überwachung der Systemparameter im Temperaturbereich von -10 °C bis +120 °C.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52187080
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 120
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 172
• Kvs-Wert: 123
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
