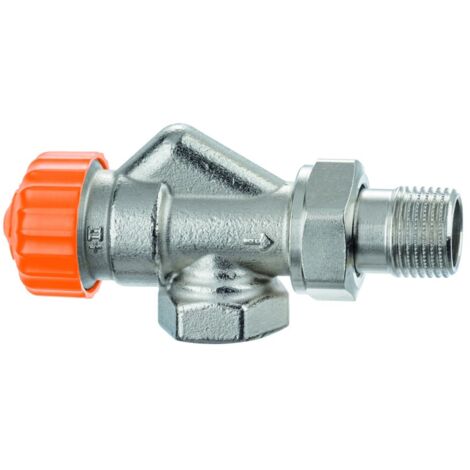

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform, verkürzt, DN 15

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform verkürzt DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform, verkürzt, DN 15, ist eine energieeffiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Es ermöglicht eine automatische Durchflussregelung, die den erforderlichen Durchfluss direkt am Heizkörper einstellt und konstant hält. Dieses Ventilunterteil ist speziell für Zweirohrsysteme konzipiert und bietet eine präzise Steuerung des Wasserdurchflusses.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier regelt den Durchfluss automatisch und unabhängig vom Differenzdruck. Der benötigte Durchfluss für jeden Heizkörper wird direkt am Ventilunterteil eingestellt. Der eingestellte Wert wird auch bei Druckschwankungen, wie sie durch schließende Nachbarventile oder während der morgendlichen Aufheizphase entstehen können, nicht überschritten. Dies vereinfacht den hydraulischen Abgleich erheblich, da komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Bauweise und Materialien zeichnen das Ventilunterteil aus?

Das Eclipse Ventilunterteil verfügt über verkürzte Baumaße und ein vernickeltes Gehäuse aus Messing. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für eine zuverlässige Funktion. Eine Staubkappe ist vorhanden. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die Einstellwerte sind stirnseitig und seitlich ablesbar, was die Installation und Wartung erleichtert.

Welche Anschlussmöglichkeiten und Betriebsparameter sind relevant?

Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde für Gewinderohr. In Verbindung mit Klemmverschraubungen ist auch der Anschluss an Kupfer- oder Präzisionsstahlrohr möglich. Das Ventil ist für eine maximale Betriebstemperatur von 120 °C und eine minimale Betriebstemperatur von -10 °C ausgelegt. Der zulässige Betriebsüberdruck beträgt 10 bar. Der minimale Differenzdruck liegt bei 10 kPa für einen Durchfluss von 10 bis 100 l/h und bei 15 kPa für 100 bis 150 l/h. Der maximale Differenzdruck beträgt 60 kPa.

Wie erfolgt die Voreinstellung und welche Kompatibilität besteht?

Die Voreinstellung des Eclipse ist vorab einstellbar und wird mit einem Einstellschlüssel oder Maulschlüssel SW 11 vorgenommen. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet und für Zweirohrsysteme konzipiert.

Technische Daten

• Nennweite: DN 15 (1/2")
• Ausführung: Axialform, verkürzt
• Automatische Durchflussregelung: Ja
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Max. Differenzdruck: 60 kPa
• Gehäusematerial: Messing, vernickelt

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine effiziente und präzise Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung im Bereich von 10 bis 150 l/h und der Unabhängigkeit vom Differenzdruck sorgt es für eine konstante Wärmeverteilung. Die robuste Bauweise aus vernickeltem Messing und die Eignung für Zweirohrsysteme unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Ventilunterteils, das für Betriebstemperaturen von -10 °C bis 120 °C ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3460-02.000
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
