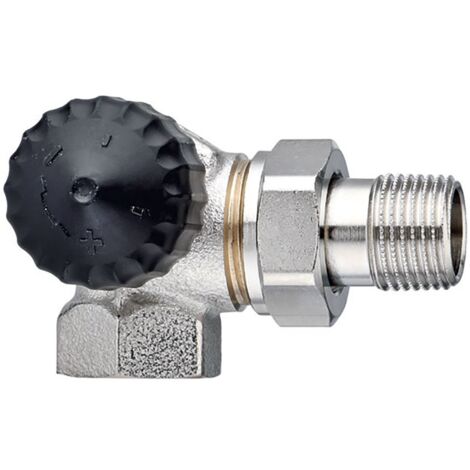

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Winkeleck/Links, DN 10

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Winkeleck links DN 10

Das IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand ist eine spezialisierte Komponente für Heizungsanlagen. In der Ausführung Winkeleck links DN 10 (3/8 Zoll) konzipiert, zeichnet es sich durch einen besonders geringen Widerstand aus. Es findet seinen Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen.

Für welche Heizungsanlagen ist das Ventilunterteil geeignet?

Das Thermostat-Ventilunterteil von IMI Heimeier ist vielseitig einsetzbar und speziell für Systeme mit geringem Widerstand optimiert. Es eignet sich für Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, für Schwerkraftanlagen und für konventionelle Einrohr-Heizungsanlagen. Es ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.

Welche Konstruktionsmerkmale und Materialien zeichnen das Ventil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß, einem hochwertigen Bronzewerkstoff, der eine hohe Langlebigkeit ermöglicht. Eine NiroStahlspindel und eine doppelte O-Ring-Abdichtung ermöglichen die Betriebssicherheit. Ein wesentlicher Vorteil ist die Möglichkeit, das Thermostat-Oberteil und den äußeren O-Ring ohne Entleeren der Anlage auszuwechseln, was die Wartung erheblich vereinfacht. Der Oberflächenschutz ist vernickelt und es ist kein Spezialwerkzeug erforderlich.

Welche Anschlussmöglichkeiten und Betriebsgrenzen sind zu beachten?

Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Die Ausführung ist als Schlussstück/Innengewinde und die Form als Doppelwinkel links beschrieben. Das Ventil ist für eine zulässige Betriebstemperatur TB von 120 °C und einen zulässigen Betriebsüberdruck PB von 10 bar ausgelegt. Für Niederdruckdampfanwendungen ist es bis 110 °C bei 0,5 bar geeignet. Eine thermostatische Vorbereitung ist gegeben, jedoch ist das Ventil nicht vorab einstellbar und verfügt über keine automatische Durchflussregelung. Eine Staubkappe ist vorhanden.

Technische Daten

• Nennweite: DN 10 (3/8 Zoll)
• Ausführung: Winkeleck links
• Werkstoff Gehäuse: Rotguß (Bronze)
• Oberflächenschutz: vernickelt
• Zul. Betriebstemperatur: 120 °C
• Zul. Betriebsüberdruck: 10 bar
• Kvs-Wert: 1,85
• KV-2-Wert: 0,87
• Abmessung Thermostatanschluss: M30 x 1,5
• Bedienung: thermostatisch ohne Knopf

Das IMI Heimeier Thermostat-Ventilunterteil bietet eine robuste und wartungsfreundliche Lösung für diverse Heizungsanlagen. Mit seinem besonders geringen Widerstand und der Fertigung aus korrosionsbeständigem Rotguß ist es für anspruchsvolle Anwendungen konzipiert. Es ist für Betriebstemperaturen bis 120 °C und einen Betriebsüberdruck von 10 bar ausgelegt und verfügt über eine Nennweite von DN 10 (3/8 Zoll).

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2341-01.000
• Ausführung: Schlussstück/Innengewinde
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,87
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Kvs-Wert: 1,85
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
