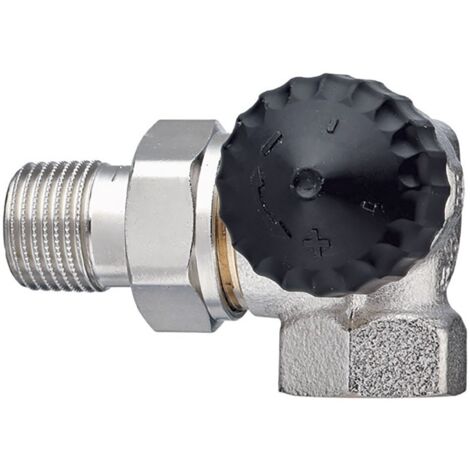

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Winkeleck/Rechts, DN 10

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Winkeleck rechts DN 10

Das IMI Heimeier Thermostat-Ventilunterteil mit besonders geringem Widerstand, in der Ausführung Winkeleck rechts und Nennweite DN 10, ist eine spezialisierte Komponente für Heizungsanlagen. Es ist konzipiert für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen. Das Ventilunterteil ermöglicht eine zuverlässige thermostatische Regelung und ist für drucklose sowie druckfeste Installationen geeignet.

Welche besonderen Merkmale bietet das IMI Heimeier Thermostat-Ventilunterteil?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze) und ist vernickelt. Eine NiroStahlspindel und eine doppelte O-Ring-Abdichtung sorgen für Dichtheit und Langlebigkeit. Ein wesentlicher Vorteil ist die Möglichkeit, das Thermostat-Oberteil und den äußeren O-Ring ohne Entleeren der gesamten Anlage auszuwechseln, was die Wartung erheblich vereinfacht. Die Bedienung erfolgt thermostatisch ohne Knopf, und das Ventil ist mit einer Staubkappe ausgestattet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Wie erfolgt der Anschluss des Ventilunterteils?

Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Die Ausführung ist als Schlussstück/Innengewinde beschrieben. Der Heizkörperanschluss hat die Größe 3/8 Zoll (10), und die Abmessung des Thermostatanschlusses beträgt M30 x 1,5. Eine thermostatische Vorbereitung ist vorhanden, jedoch ist das Ventil nicht vorab einstellbar und verfügt über keine automatische Durchflussregelung.

Welche Betriebsbedingungen sind für das Ventilunterteil zulässig?

Das Ventilunterteil ist für eine zulässige Betriebstemperatur TB von 120 Grd. C und einen zulässigen Betriebsüberdruck PB von 10 bar ausgelegt. Bei Niederdruckdampf ist ein Betrieb bis 110 Grd. C bei 0,5 bar möglich. Die Kennwerte für den Durchfluss sind ein KV-2-Wert von 0,87 und ein Kvs-Wert von 1,85. Die Voreinstellung ist ohne Schlagdämpfer ausgeführt.

Technische Daten

• Nennweite: DN 10 (3/8")
• Ausführung: Winkeleck rechts
• Werkstoff Gehäuse: Korrosionsbeständiger, entzinkungsfreier Rotguss (Bronze)
• Oberflächenschutz: Vernickelt
• Zul. Betriebstemperatur: 120 Grd. C
• Zul. Betriebsüberdruck: 10 bar
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,85
• KV-2-Wert: 0,87
• Geeignet für: Einrohr- und Zweirohrsysteme

Das IMI Heimeier Thermostat-Ventilunterteil mit besonders geringem Widerstand und Winkeleck rechts (DN 10) bietet eine robuste und wartungsfreundliche Lösung für diverse Heizungsanlagen. Mit seinem Gehäuse aus korrosionsbeständigem Rotguss (Bronze) und einer zulässigen Betriebstemperatur von 120 Grd. C sowie einem Betriebsüberdruck von 10 bar ist es für anspruchsvolle Anwendungen geeignet. Die einfache Austauschbarkeit von Thermostat-Oberteil und O-Ring ohne Anlagenentleerung unterstreicht die praktische Auslegung dieses Bauteils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2340-01.000
• Ausführung: Schlussstück/Innengewinde
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,87
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Kvs-Wert: 1,85
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
