Allgemeine Beschreibung

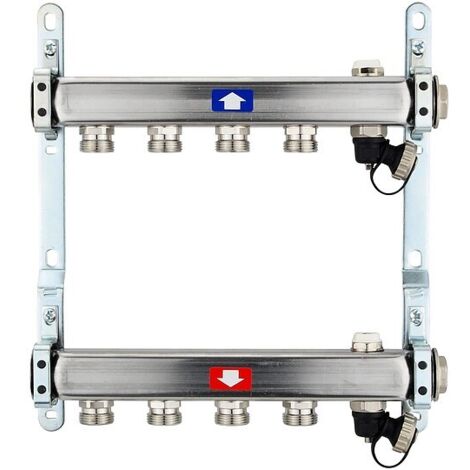

Der Heizkörperverteiler aus Edelstahl für 4 Heizkreise sorgt für eine optimale Wärmeverteilung im gesamten Haus. Dank seiner innovativen Technik arbeitet dieser Verteiler zuverlässig und kostensparend. Ein integrierter Entlüfter ermöglicht die Entlüftung von Vor- und Rücklauf, was die Betriebssicherheit und den Benutzerkomfort erhöht. Der Verteiler kann einfach mit einem optional erhältlichen Doppelnippel erweitert und mit weiteren Verteilern verbunden werden. Er wird vormontiert in stabiler, rutschsicherer Kartonage geliefert.Technische daten
- Max. Betriebsdruck: 10 bar
- Max. Betriebstemperatur: 80°C
- Gewindeanschlüsse: ISO 228 (entspricht DIN EN USI 228 und BS EN ISO 228)
- Alle Abgänge: 3/4“ Eurokonus
- Rohrabstände der Abgänge: 50 mm (Rohrmitte zu Rohrmitte)
- Durchflussmedien: Heizwasser, Kaltwasser, Kühlwasser
Kompatibilität und Zubehör
- Verteiler ohne Anschlussset
- Verteiler mit Anschlussset für waagrechte Montage (2x Kugelhahn 1")
- Verteiler mit Anschlussset für senkrechte Montage (2x Kugelhahn 1", 2x Winkelstück)
- Verteiler mit WMZ-Anschlussset 110 mm für waagrechte Montage (1x Anschluss-Set für Wärmezähler mit 3/4 Zoll-Gewinde - 110 mm - Durchgangsform)
- Verteiler mit WMZ-Anschlussset 110 mm für senkrechte Montage (1x Anschluss-Set für Wärmezähler mit 3/4 Zoll-Gewinde - 110 mm - Winkelform)
Installation
- Vor- und Rücklaufbalken werden an das Heizungssystem angeschlossen.
- Heizkörper können über optionale Verschraubungen an die 2-12 Eurokonus-Abgänge angeschlossen werden.
- Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden.
