Helios Rohrventilator SilentBox, 1 PH SB 125 A

Helios SB 125 A Silentbox Rohrventilator DN 125, 1-PH 230V schallgedämpft, 230m3/h, 61W

Der Helios SB 125 A Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator für Rohrsysteme mit einem Nennmaß von DN 125. Dieses 1-phasige 230V-Gerät bietet mit einem Volumenstrom von 230 m³/h und einer Leistungsaufnahme von 61 W eine effiziente und geräuscharme Belüftungslösung. Er ist ideal für Anwendungen, bei denen eine diskrete und leistungsstarke Luftförderung erforderlich ist.

Wie ist der Helios SB 125 A Silentbox konstruiert?

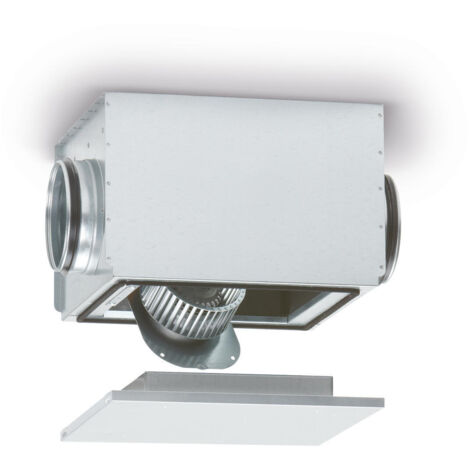

Der SB 125 A Silentbox verfügt über ein geräuschgedämpftes Gehäuse aus verzinktem Stahlblech, das mit runden Anschlussstutzen auf Normrohre abgestimmt ist. Eine schallabsorbierende Lochblech-Innenauskleidung, hinterlegt mit einer 50 mm starken Mineralfaserplatte, trägt zur effektiven Schalldämpfung bei. Der abnehmbare Deckel ermöglicht einen freien Zugang zum Ventilatorraum und zur Gehäusespirale, was Wartungsarbeiten erleichtert. Motor und Laufrad sind ausschwenkbar, um den Zugang für Inspektion und Reinigung zu verbessern.

Welche technischen Merkmale bietet der Antrieb?

Das Hochleistungs-Trommel-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech sorgt für einen vibrationsarmen Lauf. Die dynamische Wuchtung entspricht der Gütestufe G 6.3 nach VDI 2060 und DIN ISO 1940. Der einphasen-Wechselstrom-Außenläufer-Motor ist in geschlossener Bauweise gefertigt, wartungsfrei und die Drehzahl ist durch Spannungsreduzierung steuerbar. Eingebaute Thermokontakte und gedichtete, geräuscharme Kugellager mit Langzeitschmierung sind weitere Ausstattungsmerkmale, die eine hohe thermische Belastbarkeit des Motors sicherstellen.

Technische Daten

• Volumenstrom bei 0 Pa: 230 m³/h
• Max. Druckerhöhung: 260 Pa
• Fördermitteltemperatur: 80/80 °C
• Drehzahl: 1130 1/min
• Aufgenommene Leistung: 0,061 kW
• Gewicht: 12 kg
• Schalleistung: 53 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,27 Amp
• Schutzart: IP 44

Der Helios SB 125 A Silentbox Rohrventilator bietet eine zuverlässige Lösung für Anwendungen, die eine effektive und gleichzeitig geräuscharme Luftförderung erfordern. Mit einem Volumenstrom von 230 m³/h, einer geringen Schalleistung von 53 dB(A) und einer Leistungsaufnahme von 0,061 kW ist dieses Gerät eine leistungsstarke und diskrete Wahl für verschiedene Belüftungsaufgaben.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 230
• Anschlussspannung: 230
• Leistungsaufnahme: 0,061
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 80
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 400
• Kanaldurchmesser: 125
• Anschluss: Einschubende
