Helios Rohrventilator SilentBox, 1 PH SB 200 C

Helios SB 200 C Silentbox Rohrventilator DN 200, 1-PH 230V schallgedämpft, 810m3/h, 105W

Der Helios SB 200 C Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator, der mit einem Volumenstrom von 810 m³/h und einer aufgenommenen Leistung von 105 W eine effiziente und geräuscharme Luftförderung ermöglicht. Dieses Modell ist für den Betrieb mit 230 V Einphasen-Wechselstrom ausgelegt und bietet eine maximale Druckerhöhung von 390 Pa. Er ist ideal für Lüftungsanlagen, bei denen eine reduzierte Schallemission von Bedeutung ist.

Wie ist der Silentbox Rohrventilator konstruiert?

Der SB 200 C Silentbox Rohrventilator verfügt über ein geräuschgedämpftes Gehäuse aus verzinktem Stahlblech. Die runden Anschlussstutzen sind auf Normrohre abgestimmt. Eine schallabsorbierende Lochblech-Innenauskleidung, hinterlegt mit einer 50 mm starken Mineralfaserplatte, trägt maßgeblich zur effektiven Schalldämmung bei.

Wie ist die Wartung des Ventilators gestaltet?

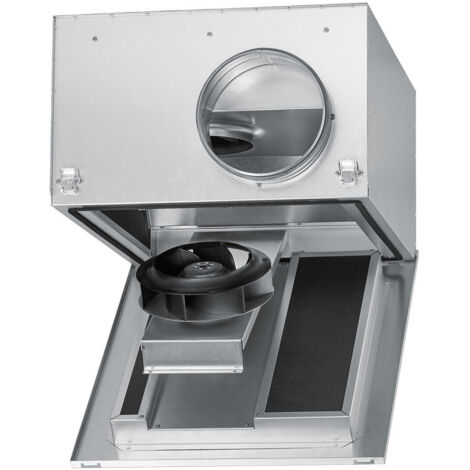

Für eine einfache Wartung ist der Deckel des Ventilators abnehmbar, wodurch der Ventilatorraum frei zugänglich wird. Motor und Laufrad sind ausschwenkbar konstruiert, was die Durchführung von Inspektions- und Reinigungsarbeiten erleichtert.

Welche Eigenschaften besitzen Laufrad und Motor?

Der Rohrventilator ist mit einem Hochleistungs-Radial-Laufrad ausgestattet, dessen rückwärtsgekrümmte Schaufeln aus Kunststoff gefertigt sind. Der vibrationsfreie Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Ein Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener Bauweise treibt das System an. Dieser Motor ist wartungsfrei und seine Drehzahl lässt sich durch Spannungsreduzierung steuern. Eingebaute Thermokontakte sowie gedichtete, geräuscharme Kugellager mit Langzeitschmierung ergänzen die technische Ausstattung.

Technische Daten

• Volumenstrom bei 0 Pa: 810 m³/h
• Max. Druckerhöhung: 390 Pa
• Fördermitteltemperatur: 70/70 °C
• Drehzahl: 2520 1/min
• Aufgenommene Leistung: 0,105 kW
• Gewicht: 19 kg
• Schalleistung: 62 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SB 200 C Silentbox Rohrventilator bietet eine leistungsstarke und zugleich geräuscharme Lösung für die Rohrlüftung. Seine robuste Bauweise aus verzinktem Stahlblech und die effektive Schalldämmung sorgen für einen zuverlässigen Betrieb. Mit einem Volumenstrom von 810 m³/h und einer aufgenommenen Leistung von 0,105 kW bei 230 Volt ist dieses Modell eine effiziente Wahl für Anwendungen, bei denen eine geringe Geräuschentwicklung im Vordergrund steht.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 910
• Anschlussspannung: 230
• Leistungsaufnahme: 0,105
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 70
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 616
• Kanaldurchmesser: 200
• Anschluss: Einschubende
