Helios ALB EC 250 EH Außenluft-Box mit E-Heizregister und Luftfilter, 1010m3/h, 3-PH 400V

Helios ALB EC 250 EH Außenluft-Box mit E-Heizregister und Luftfilter, 1010m3/h, 3-PH 400V

Die Helios ALB EC 250 EH Außenluft-Box mit E-Heizregister und Luftfilter ist eine leistungsstarke und energieeffiziente Lösung zur bedarfsgerechten Erwärmung und Filterung von Außenluft. Mit einem Volumenstrom von 1010 m³/h und einer Versorgung über 3-Phasen 400 V eignet sich die Box ideal für Lüftungsanlagen in gewerblichen und industriellen Gebäuden, die eine kontrollierte Frischluftzufuhr mit Heizfunktion erfordern.

Wie ist die Helios ALB EC 250 EH Außenluft-Box aufgebaut?

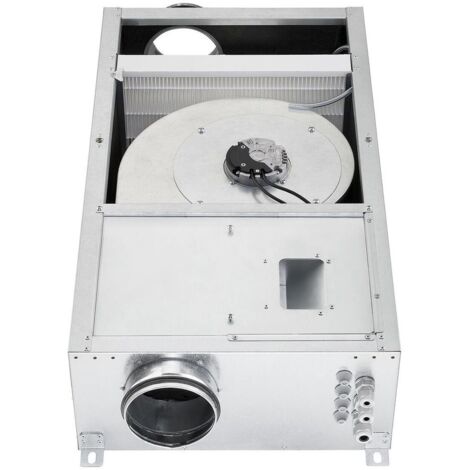

Die Außenluft-Box verfügt über ein robustes, doppelwandiges Gehäuse aus verzinktem Stahlblech, das allseitig mit 30 mm starkem Dämmmaterial aus Mineralwolle thermisch und akustisch isoliert ist. Im Inneren sind ein Kassettenfilter ePM2,5 60%, ein E-Heizregister mit geschlossenem Rohrmantelheizkörper aus nichtrostendem Stahl sowie ein geräuscharmer Radialventilator mit energiesparendem EC-Außenläufermotor verbaut. Die Geräteeinheit ist mit der Schutzart IP 44 klassifiziert und bietet durch die schalldämmende Innenauskleidung einen reduzierten Geräuschpegel. Für Servicezwecke kann der Deckel über zwei Sicherheitsschraubverschlüsse einfach geöffnet werden.

Wie erfolgt die Steuerung und Regelung der Außenluft-Box?

Die Steuerung erfolgt über ein im Lieferumfang enthaltenes Bedienelement mit 10 m Kabel, das die Heizungsregelung, eine Wochen- und Jahreszeitschaltuhr sowie die Temperaturregelung ermöglicht. Ein Kanalfühler ist ebenfalls vorhanden. Optional kann ein Raumfühler zur Temperaturmessung eingesetzt werden. Zudem lässt sich ein EC Abluftventilator ansteuern. Über das Bedienelement können Raum-, Außen- und Zulufttemperatur, Ventilatoransteuerung sowie Filterverschmutzung (mittels Druckdifferenz-Schalter, Zubehör) angezeigt werden. Eine Filterüberwachung über einen Druckdifferenz-Schalter (DDS, Zubehör) ist möglich, und der großflächige Filter ePM2,5 60% sorgt für lange Wartungsintervalle.

Welche technischen Leistungsmerkmale bietet die Außenluft-Box?

Die Helios ALB EC 250 EH erreicht einen Volumenstrom von 1010 m³/h bei einem maximalen Druck von 769 Pa. Der Radialventilator arbeitet mit einer Drehzahl von 2810 1/min und wird von einem wartungsfreien EC-Außenläufermotor mit einer Aufgabeleistung von 0,149 kW angetrieben. Das E-Heizregister hat eine Aufgabeleistung von 5,0 kW und erwärmt die Außenluft auf die vorgegebene Solltemperatur bei einer Fördermitteltemperatur von bis zu 40 °C. Die Stromaufnahme des gesamten Geräts beträgt 13,73 Ampere bei einer Spannung von 3N PH, 400 Volt.

Technische Daten

• Volumenstrom bei 0 Pa: 1010 m³/h
• Max. Druckerhöhung: 769 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 2810 1/min
• Aufgabeleistung Motor: 0,149 kW
• Aufgabeleistung Heizregister: 5,0 kW
• Gewicht: 36 kg
• Schallleistung abstrahierend: 49 dB(A)
• Spannung: 3N PH, 400 Volt
• Schutzart: IP 44

Die Helios ALB EC 250 EH Außenluft-Box kombiniert eine effiziente Luftfilterung mit einer leistungsstarken Heizfunktion und einem energiesparenden EC-Ventilator. Mit einer Heizleistung von 5,0 kW und einem Volumenstrom von 1010 m³/h bietet sie eine zuverlässige Lösung zur Außenluftaufbereitung in gewerblichen Lüftungsanlagen. Die robuste Bauweise mit IP 44 Schutzart und die einfache Bedienung über das mitgelieferte Bedienelement unterstützen einen komfortablen und langlebigen Betrieb.

Lieferumfang

• 1x Helios ALB EC 250 EH Außenluft-Box
• 1x Bedienelement mit 10 m Kabel

Produktspezifikation

• Hersteller-Warengruppe: Nebenprodukte
• Hersteller-Produktgruppe: Außenluftboxen und KHL/EHL
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 960
• Anschlussspannung: 230
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 45
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Bauhöhe: 348
• Baulänge: 630
• Länge: 1131
• Kanaldurchmesser Zuluft: 250
• Kanaldurchmesser Abluft: 250
• Anschluss: Flansch
