Helios ALB EC 60/35 WW Außenluft-Box mit WW-Heizregister und Luftfilter rechteckig, 1,03kW, 4070m3/h, 3-PH 400V

Helios ALB EC 60/35 WW Außenluft-Box mit WW-Heizregister und Luftfilter rechteckig, 1,03kW, 4070m3/h, 3-PH 400V

Die Helios ALB EC 60/35 WW Außenluft-Box ist eine leistungsstarke und energieeffiziente Lösung für die Außenluftzufuhr in Lüftungsanlagen. Ausgestattet mit einem Kassettenfilter, einem Warmwasser-Heizregister und einer schalldämmenden Innenauskleidung, bietet diese Box einen Volumenstrom von 4070 m³/h bei 0 Pa und eine aufgenommene Leistung von 1,033 kW. Die Box ist für den Betrieb mit 3-Phasen 400V ausgelegt und eignet sich ideal für Anwendungen, die eine zuverlässige und geregelte Frischluftzufuhr erfordern.

Welche Konstruktionsmerkmale zeichnen die Außenluft-Box aus?

Die stabile Gehäusekonstruktion der ALB EC 60/35 WW besteht aus beschichtetem Stahlblech und ist doppelwandig ausgeführt. Eine 30 mm starke Dämmung auf allen Seiten sorgt für eine effektive Schalldämmung und thermische Isolation. Für Wartungszwecke lässt sich der Deckel beidseitig über zwei Sicherheitsschraubverschlüsse einfach öffnen. Die Geräteeinheit entspricht der Schutzklasse IP 20 und ist somit gegen feste Fremdkörper mit einem Durchmesser ab 12,5 mm geschützt.

Wie ist die Lüftungstechnik der ALB EC 60/35 WW aufgebaut?

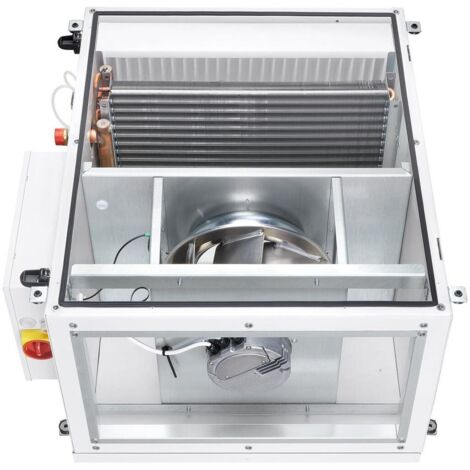

Im Inneren der Außenluft-Box arbeitet ein geräuscharmer und leistungsstarker Radialventilator. Der Antrieb erfolgt durch einen wartungsfreien, energiesparenden EC-Außenläufermotor, der über in der Wicklung integrierte Thermokontakte verfügt. Die Laufrad-Einheit und der EC-Motor sind aus verzinktem Stahlblech gefertigt. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung ermöglichen eine lange Lebensdauer des Ventilators. Der Anschluss des Warmwasser-Heizregisters erfolgt über Außengewinde.

Welche Funktionen bietet die integrierte Steuerung?

Die Außenluft-Box verfügt über eine Heizungsregelung mit integriertem Frostschutz, die eine einfache Bedienung über die mitgelieferte Fernbedienung ermöglicht. Eine integrierte Filterüberwachung stellt eine optimale Funktion sicher und signalisiert bei Bedarf einen Filterwechsel. Externe Komponenten, wie die Hydraulikeinheit WHSH HE 24V (0-10 V), können direkt an die ALB EC angeschlossen werden. Zudem ist der bedarfsgerechte Betrieb eines Abluftventilators über die Fernbedienung der ALB EC möglich, wobei die Verwendung nur mit EC-Abluftventilatoren empfohlen wird.

Technische Daten

• Volumenstrom bei 0 Pa: 4070 m³/h
• Max. Druckerhöhung: 1030 Pa
• Aufgenommene Leistung: 1,033 kW
• Gewicht: 70 kg
• Schallleistung saugseitig: 86 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 1,9 Amp
• Frequenz: 50/60 Hz
• Schutzart: IP 20
• Fördermitteltemperatur: 40 °C

Die Helios ALB EC 60/35 WW Außenluft-Box bietet eine robuste und effiziente Lösung für die kontrollierte Außenluftzufuhr. Mit einem Volumenstrom von 4070 m³/h und einer Leistung von 1,033 kW sorgt sie für eine zuverlässige Belüftung. Die integrierte Heizungsregelung mit Frostschutz und die Filterüberwachung unterstreichen die hohe Funktionalität und den wartungsarmen Betrieb dieser 3-Phasen 400V Box.

Lieferumfang

• 1x Helios ALB EC 60/35 WW Außenluft-Box
• 1x Fernbedienung mit 10 m Kabel

Produktspezifikation

• Hersteller-Warengruppe: Nebenprodukte
• Hersteller-Produktgruppe: Außenluftboxen und KHL/EHL
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 4070
• Anschlussspannung: 400
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP20
• Max. Lufttemperatur: 40
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Bauhöhe: 548
• Baulänge: 718
• Länge: 850
• Kanalbreite Zuluft: 600
• Kanalhöhe Zuluft: 350
• Kanalbreite Abluft: 600
• Kanalhöhe Abluft: 350
