Helios HQD 630/6 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, 10480m3/h, 550W, mit Gitter

Helios HQD 630/6 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, 10480m3/h, 550W, mit Gitter

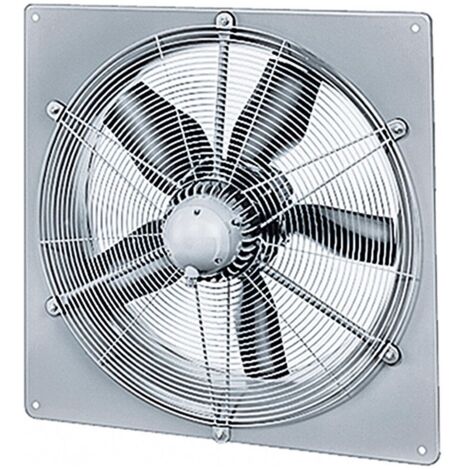

Der Helios HQD 630/6 EX Axial-Hochleistungsventilator ist ein direkt angetriebenes, explosionsgeschütztes Gerät gemäß ATEX-Richtlinien. Er zeichnet sich durch eine robuste Bauweise mit einer quadratischen Einbauplatte aus verzinktem Stahlblech und einem Laufrad mit sieben Schaufeln aus Thermoplast aus. Mit einem Volumenstrom von 10480 m³/h und einer Leistung von 0,55 kW bietet dieser 3-Phasen-Ventilator einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch für anspruchsvolle Anwendungen.

Wie ist der Helios HQD 630/6 EX konstruiert und geschützt?

Der Ventilator verfügt über eine quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech, die eine stabile und sichere Montage ermöglicht. Das Laufrad ist mit sieben Schaufeln aus Thermoplast gefertigt, was zu einem hohen Wirkungsgrad beiträgt. Das Gerät ist explosionsgeschützt nach ATEX-Richtlinien (II 2G c IIB + H2 T3 Gb) und erfüllt die Schutzart IP 54, was es für den Einsatz in gefährdeten Umgebungen qualifiziert. Der Ventilator ist im Temperaturbereich von -20 °C bis +40 °C einsetzbar und weist einen Oberflächenwiderstand von weniger als 1 GOhm auf.

Welche Leistungs- und Betriebsmerkmale bietet der HQD 630/6 EX?

Mit einer Drehzahl von 930 1/min erreicht der Ventilator einen Volumenstrom von 10480 m³/h bei 0 Pa und eine maximale Druckerhöhung von 112 Pa. Die aufgenommene Leistung beträgt 0,55 kW bei einer Stromaufnahme von 1,83 Amp und einer Frequenz von 50 Hz. Die Isolierklasse F ermöglicht eine zuverlässige elektrische Isolation. Das Betriebsgeräusch ist mit einer Schalleistung von 75 dB(A) und einem Schalldruckpegel von 55 dB(A) in 4 Metern Entfernung vergleichsweise niedrig.

Wie ist die Wartung und Lebensdauer des Ventilators gestaltet?

Der HQD 630/6 EX ist wartungsfrei ausgelegt und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Diese Bauweise reduziert den Wartungsaufwand und erhöht die Betriebssicherheit über die gesamte Lebensdauer des Geräts.

Technische Daten

• Volumenstrom bei 0 Pa: 10480 m³/h
• Maximale Druckerhöhung: 112 Pa
• Drehzahl: 930 1/min
• Aufgenommene Leistung: 0,55 kW
• Gewicht: 30 kg
• Schalleistung: 75 dB(A)
• Schalldruck in 4m: 55 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54
• Explosionsschutz: II 2G c IIB + H2 T3 Gb

Der Helios HQD 630/6 EX Axial-Hochleistungsventilator kombiniert hohe Leistung mit zuverlässigem Explosionsschutz und wartungsfreier Bauweise. Mit einem Volumenstrom von 10480 m³/h und einer Leistung von 0,55 kW ist er eine effiziente und sichere Lüftungslösung für explosionsgefährdete Bereiche. Seine robuste Konstruktion und die Einhaltung der ATEX-Richtlinien unterstreichen die Langlebigkeit und Betriebssicherheit dieses Geräts.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,55
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 10480
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP54
• Nenndurchmesser Kanal: 630
• Für Ex-Zone Gas: 1, 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
