Helios HRFW EC 450 A Axial-Hochleistungsventilator 1-PH 230V regelbar, 5420m3/h, 290W

Helios HRFW EC 450 A Axial-Hochleistungsventilator 1-PH 230V regelbar, 5420m3/h, 290W

Der Helios HRFW EC 450 A ist ein leistungsstarker Axial-Hochleistungsventilator mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor. Er ist für den Betrieb mit 230 Volt Wechselstrom ausgelegt und erreicht einen Volumenstrom von bis zu 5420 m³/h bei einer aufgenommenen Leistung von 290 Watt. Das Gerät eignet sich für vielfältige Anwendungen, bei denen eine effiziente Luftförderung in Rohrleitungen erforderlich ist, beispielsweise in der Lüftungstechnik von Gewerbe- und Industrieanlagen.

Wie ist der Aufbau des HRFW EC 450 A Ventilators?

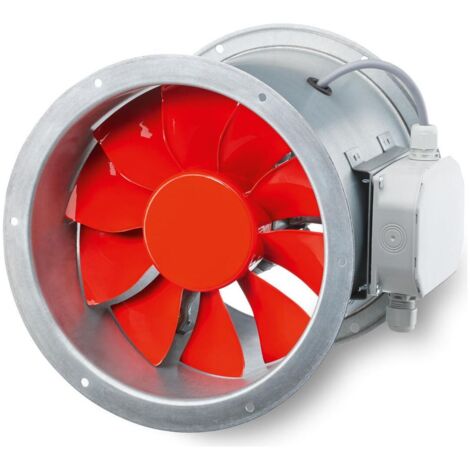

Der Ventilator ist in einem zylindrischen Rohr aus verzinktem Stahlblech untergebracht, das beidseitig mit einem Flansch nach DIN 24155 versehen ist. Das Laufrad verfügt über profiliert geformte Kunststoffschaufeln, die aerodynamisch optimiert und dynamisch ausgewuchtet sind, um eine hohe Förderleistung bei geringem Geräuschpegel zu ermöglichen. Der Klemmenkasten ist außen am Rohr angebracht und besitzt die Schutzart IP 54, was einen zuverlässigen Schutz gegen Staub und Spritzwasser bietet.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem wartungsfreien, kugelgelagerten EC-Außenläufermotor ausgestattet, der eine hohe Energieeffizienz und einen hohen Wirkungsgrad bietet. Die integrierte elektronische Temperaturüberwachung schützt Motor und Elektronik vor Überhitzung. Die Drehzahl lässt sich stufenlos über ein Potentiometer regeln. Alternativ ist eine Steuerung über einen Dreistufen-Schalter, ein Universal-Regelsystem oder elektronische Differenzdruck- und Temperaturregler möglich, was eine flexible Anpassung an unterschiedliche Betriebsbedingungen erlaubt.

Wie sind die Leistungs- und Schalleigenschaften des Ventilators?

Der HRFW EC 450 A erreicht bei einem Druck von 0 Pascal einen Volumenstrom von 5420 m³/h und eine maximale Druckerhöhung von 127 Pascal. Die Drehzahl beträgt 1320 Umdrehungen pro Minute. Die Schallemission liegt bei 55 dB(A) in einem Abstand von 4 Metern, wobei die Schalleistungspegel über verschiedene Frequenzen von 250 Hz bis 8000 Hz zwischen 52 und 71 dB(A) variieren. Diese Werte ermöglichen einen effizienten und vergleichsweise leisen Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 5420 m³/h
• Maximale Druckerhöhung: 127 Pa
• Drehzahl: 1320 1/min
• Aufgenommene Leistung: 290 W
• Spannung: 230 V
• Stromaufnahme: 1,3 A
• Schalldruckpegel in 4 m: 55 dB(A)
• Schutzart Klemmenkasten: IP 54
• Gewicht: 14,5 kg
• Flansch: Beidseitig angeformt, Lochbild nach DIN 24155

Der Helios HRFW EC 450 A Axial-Hochleistungsventilator überzeugt durch seine hohe Förderleistung von 5420 m³/h bei einer Leistung von 290 Watt und seine flexible, stufenlose Drehzahlregelung. Die robuste Bauweise mit verzinktem Stahlblechgehäuse und die Schutzart IP 54 sorgen für einen zuverlässigen Einsatz in anspruchsvollen Lüftungsanlagen. Die integrierte Temperaturüberwachung und der wartungsfreie EC-Motor tragen zu einem effizienten und langlebigen Betrieb bei.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 5460
• Anschlussspannung: 230
• Leistungsaufnahme: 0,29
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 40
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 330
• Kanaldurchmesser: 450
• Anschluss: Flansch
