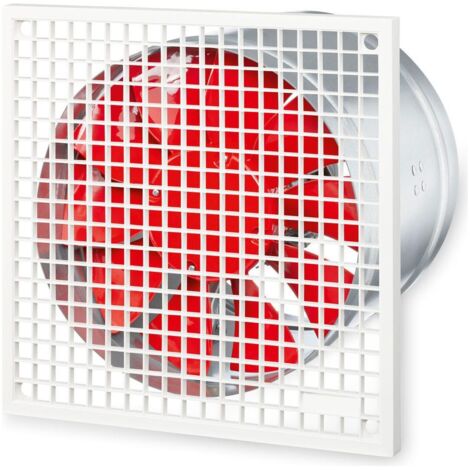

Helios HSD 315/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 1960m3/h, 84W, mit Gitter

Helios HSD 315/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 1960m3/h, 84W, mit Gitter

Der Helios HSD 315/4 Axial-Hochleistungsventilator ist ein direkt angetriebener, drehzahlsteuerbarer 3-Phasen-Ventilator mit 400 V Spannung. Er bietet einen Volumenstrom von 1960 m³/h und eine Leistungsaufnahme von 0,084 kW. Dieses Hochleistungsgerät ist für eine effiziente Luftförderung konzipiert und eignet sich für vielfältige Lüftungsanwendungen, bei denen eine zuverlässige Leistung und ein moderates Betriebsgeräusch gefordert sind. Ein integriertes Schutzgitter sorgt für Sicherheit.

Wie ist der Helios HSD 315/4 konstruiert?

Der Axial-Hochleistungsventilator HSD 315/4 verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech. Diese ist mit glatten Enden und zwei umlaufenden Versteifungssicken versehen. Ein Schutzgitter aus Kunststoff ist ebenfalls integriert. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet, was zu einem hohen Wirkungsgrad bei gleichzeitig niedrigem Betriebsgeräusch beiträgt. Eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 stellt den vibrationsfreien Lauf des Ventilators sicher.

Welche Motor- und Steuerungseigenschaften besitzt der Ventilator?

Der direkt angetriebene Drehstrom-Kurzschlussläufer-Motor des HSD 315/4 ist durch Spannungsreduzierung drehzahlsteuerbar und mit Thermokontakten ausgestattet. Die geschlossene Bauweise des Motors ist wartungsfrei. Die verwendeten Kugellager sind gedichtet, geräuscharm und mit einer Langzeitschmierung versehen, was die Langlebigkeit und Zuverlässigkeit des Ventilators unterstützt.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 1960 m³/h und eine maximale Druckerhöhung von 55 Pa. Die Drehzahl beträgt 1330 1/min, bei einer aufgenommenen Leistung von 0,084 kW (84 Watt). Die Fördermitteldichte liegt bei 1,2 kg/m³, die zulässige Fördermitteltemperatur bei 60/40 °C. Die Schalleistung beträgt 70 dB(A).

Welche Schutz- und Isolationsmerkmale sind vorhanden?

Das Gerät ist mit der Schutzart IP 55 klassifiziert, was Schutz gegen Staub und Strahlwasser bietet. Die Isolierklasse B ermöglicht eine sichere elektrische Isolation des Motors.

Technische Daten

• Spannung: 400 Volt
• Aufgenommene Leistung: 0,084 kW
• Volumenstrom bei 0 Pa: 1960 m³/h
• Max. Druckerhöhung: 55 Pa
• Drehzahl: 1330 1/min
• Fördermitteltemperatur: 60/40 °C
• Schalleistung: 70 dB(A)
• Schutzart: IP 55
• Isolierklasse: B
• Gewicht: 8 kg

Der Helios HSD 315/4 Axial-Hochleistungsventilator stellt eine zuverlässige und effiziente Lösung für die Luftförderung dar. Seine robuste Bauweise aus verzinktem Stahlblech und das vibrationsfreie Laufrad ermöglichen einen dauerhaften Betrieb. Mit einem Volumenstrom von 1960 m³/h und einer Leistungsaufnahme von 0,084 kW ist er eine leistungsstarke Wahl für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Mediumtemperatur: -20 - 60
• Volumenstrom: 1960
• Drehzahl: 1330
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 315
• Verschlussklappe: ohne
