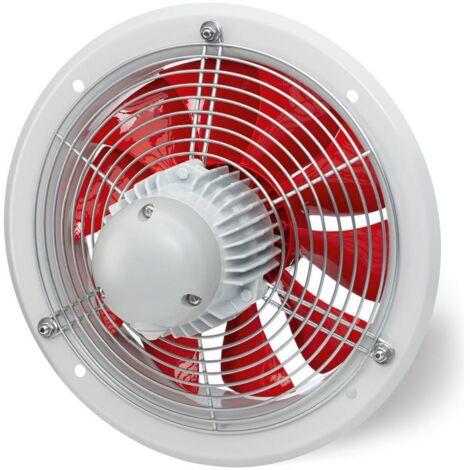

Helios HWD 250/2 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 2000m3/h, 169W

Helios HWD 250/2 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 2000m3/h, 169W

Der Helios HWD 250/2 Axial-Hochleistungsventilator ist ein direkt angetriebenes, drehzahlsteuerbares Gerät für 3-Phasen 400 Volt-Anwendungen. Mit einem Volumenstrom von 2000 m³/h und einer aufgenommenen Leistung von 0,169 kW bietet dieser Hochleistungsventilator eine effiziente Lösung für vielfältige Lüftungsaufgaben. Seine robuste Bauweise mit Wandeinbauring und Einströmdüse ermöglicht eine einfache und sichere Integration.

Welche Konstruktionsmerkmale bietet der Helios HWD 250/2?

Der HWD 250/2 Axial-Hochleistungsventilator ist mit einem stabilen Wandeinbauring aus verzinktem Stahlblech ausgestattet, der zweifach lackiert und in Papyrusweiß gehalten ist. Die Einströmdüse verfügt auf der Saugseite über ein Schutzgitter. Das Laufrad besitzt sieben Schaufeln aus Thermoplast, die einen hohen Wirkungsgrad bei niedrigem Betriebsgeräusch ermöglichen. Der Anschlusskasten ist direkt am Motor angebracht.

Welche technischen Eigenschaften und Leistungsmerkmale zeichnen den Ventilator aus?

Der Drehstrom-Kurzschlussläufer-Motor ist durch Spannungsreduzierung drehzahlsteuerbar und mit Thermokontakten ausgestattet. Die geschlossene Bauweise des Motors ist wartungsfrei, und die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Betriebsdaten und Sicherheitsmerkmale sind relevant?

Der Ventilator erreicht einen Volumenstrom von 2000 m³/h bei 0 Pa und eine maximale Druckerhöhung von 148 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 2550 1/min. Die Schalleistung liegt bei 74 dB(A), der Schalldruck in 4 Metern Entfernung bei 54 dB(A). Mit einer Spannung von 400 Volt, einer Stromaufnahme von 0,31 Amp und einer Frequenz von 50 Hz ist der Ventilator für den industriellen Einsatz geeignet. Die Isolierklasse B und die Schutzart IP 55 sorgen für einen sicheren Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 2000 m³/h
• Max. Druckerhöhung: 148 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 2550 1/min
• Aufgenommene Leistung: 0,169 kW
• Gewicht: 6,5 kg
• Schalleistung: 74 dB(A)
• Schalldruck in 4m: 54 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios HWD 250/2 Axial-Hochleistungsventilator bietet mit seiner drehzahlsteuerbaren Leistung von 0,169 kW und einem Volumenstrom von 2000 m³/h eine zuverlässige und effiziente Lösung für anspruchsvolle Lüftungsanwendungen. Die robuste, wartungsfreie Bauweise und der vibrationsarme Betrieb sorgen für eine lange Lebensdauer und hohe Betriebssicherheit.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Mediumtemperatur: -30 - 40
• Volumenstrom: 2000
• Drehzahl: 2550
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 250
• Verschlussklappe: ohne
