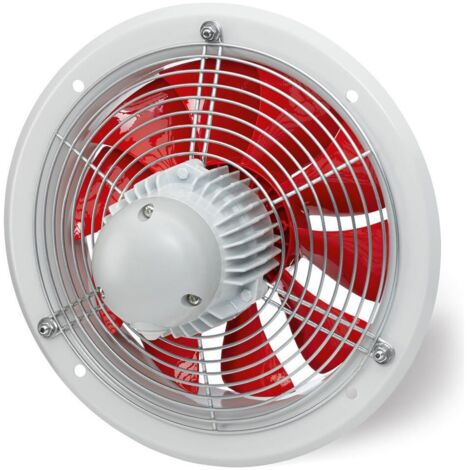

Helios HWD 315/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 1960m3/h, 84W

Helios HWD 315/4 Axial-Hochleistungsventilator 3-PH 400V, TK, drehzahlsteuerbar, 1960m3/h, 84W

Der Helios HWD 315/4 Axial-Hochleistungsventilator ist ein direkt angetriebenes 3-Phasen-Gerät mit 400 V Spannung, das für anspruchsvolle Lüftungsaufgaben konzipiert wurde. Mit einem Volumenstrom von 1960 m³/h und einer Leistung von 84 W eignet er sich ideal für industrielle und gewerbliche Räume, in denen eine effiziente und zuverlässige Luftzirkulation bei moderater Geräuschentwicklung erforderlich ist.

Wie ist der HWD 315/4 konstruiert?

Der Axial-Hochleistungsventilator HWD 315/4 von Helios verfügt über einen stabilen Wandeinbauring und eine Einströmdüse. Der Wandring besteht aus verzinktem Stahlblech und ist zweifach in Papyrusweiß lackiert. Die Einströmdüse ist auf der Saugseite mit einem Schutzgitter versehen, das vor dem Eindringen von Fremdkörpern schützt. Der Anschlusskasten ist direkt am Motor angebracht, was eine kompakte Bauweise und vereinfachte Installation unterstützt.

Welche Eigenschaften zeichnen Laufrad und Motor aus?

Das Laufrad des Helios HWD 315/4 ist mit sieben profilierten Schaufeln aus Thermoplast ausgestattet, die eine hohe Effizienz und ein niedriges Betriebsgeräusch ermöglichen. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Der Drehstrom-Kurzschlussläufer-Motor ist durch Spannungsreduzierung drehzahlsteuerbar und mit Thermokontakten ausgestattet. Die geschlossene Bauweise ist wartungsfrei, und die gedichteten, geräuscharmen Kugellager sind mit einer Langzeitschmierung versehen, was die Langlebigkeit des Geräts unterstützt.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei einem Volumenstrom von 1960 m³/h eine maximale Druckerhöhung von 55 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 60/40 °C. Die Drehzahl beträgt 1330 Umdrehungen pro Minute, bei einer aufgenommenen Leistung von 0,084 kW. Die Stromaufnahme liegt bei 0,24 Ampere und die Frequenz bei 50 Hz. Die Schutzart IP 55 ermöglicht Schutz gegen Staub und Strahlwasser, während die Isolierklasse B für eine sichere elektrische Isolation des Motors sorgt.

Technische Daten

• Volumenstrom bei 0 Pa: 1960 m³/h
• Max. Druckerhöhung: 55 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1330 1/min
• Aufgenommene Leistung: 0,084 kW
• Gewicht: 8 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 4m: 50 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55

Der Helios HWD 315/4 Axial-Hochleistungsventilator überzeugt durch seine drehzahlsteuerbare Leistung von 0,084 kW und einen hohen Volumenstrom von 1960 m³/h. Die robuste Bauweise mit Schutzart IP 55 und die wartungsfreien Komponenten stellen einen zuverlässigen und langlebigen Betrieb in anspruchsvollen Lüftungsanwendungen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Mediumtemperatur: -30 - 60
• Volumenstrom: 1960
• Drehzahl: 1330
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 315
• Verschlussklappe: ohne
