Helios HWW 200/4 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 520m3/h, 25W

Helios HWW 200/4 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 520m3/h, 25W

Der Helios HWW 200/4 Axial-Hochleistungsventilator ist ein drehzahlsteuerbares Gerät für den Wandeinbau. Er arbeitet mit einer Spannung von 230 Volt (1-PH) und erreicht einen Volumenstrom von 520 m³/h bei einer Leistungsaufnahme von 25 W. Ausgestattet mit einem Schutzgitter, eignet er sich für Anwendungen, die eine effiziente und geräuscharme Luftförderung erfordern, beispielsweise in Büros oder Gewerberäumen.

Wie ist der Helios HWW 200/4 konstruiert?

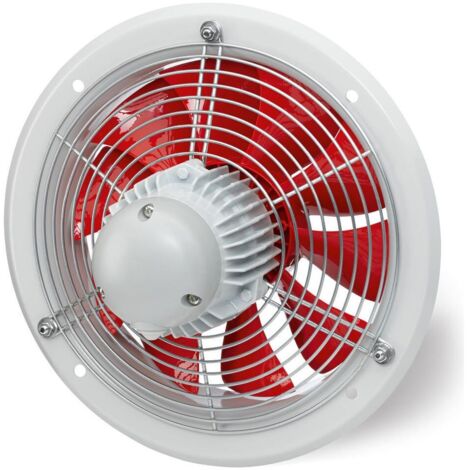

Der HWW 200/4 Axial-Hochleistungsventilator von Helios ist ein direkt angetriebenes Gerät mit Wandeinbauring und Einströmdüse. Der Wandring besteht aus verzinktem Stahlblech, ist zweifach lackiert und in der Farbe Papyrusweiß gehalten. Die Düse ist auf der Saugseite mit einem Schutzgitter ausgestattet. Das Laufrad mit sieben Schaufeln aus Thermoplast sorgt für einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch. Der Ventilator ermöglicht einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940.

Welche technischen Merkmale bietet der Antrieb?

Der Einphasen-Wechselstrom-Kondensatormotor des Ventilators ist wartungsfrei, in geschlossener Bauweise ausgeführt und mit in die Wicklung eingebauten Thermokontakten ausgestattet. Die Drehzahl kann durch Spannungsreduzierung gesteuert werden. Zudem verfügt das Gerät über gedichtete, geräuscharme Kugellager mit Langzeitschmierung und ist reversierbar, was eine flexible Anpassung an verschiedene Betriebsanforderungen ermöglicht.

Welche Leistungs- und Schutzmerkmale zeichnen den Ventilator aus?

Der Ventilator erreicht eine maximale Druckerhöhung von 30 Pa bei einer Fördermitteldichte von 1,2 kg/m³. Die zulässige Fördermitteltemperatur liegt bei 60/40 °C. Die Schalleistung beträgt 50 dB(A) und der Schalldruck in 4 Metern Entfernung 42 dB(A). Mit der Schutzart IP 54 ist das Gerät gegen Staub und Spritzwasser geschützt. Die Isolierklasse ist B.

Technische Daten

• Volumenstrom bei 0 Pa: 520 m³/h
• Max. Druckerhöhung: 30 Pa
• Fördermitteltemperatur: 60/40 °C
• Drehzahl: 1360 1/min
• Aufgenommene Leistung: 0,025 kW
• Gewicht: 2,7 kg
• Schalleistung: 50 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,11 Amp
• Schutzart: IP 54

Der Helios HWW 200/4 Axial-Hochleistungsventilator bietet eine zuverlässige Lösung für die Luftförderung mit einem Volumenstrom von 520 m³/h und einer Leistungsaufnahme von 25 W. Die Möglichkeit der Drehzahlsteuerung durch Spannungsreduzierung sowie die robuste Bauweise mit verzinktem Stahlblech und Thermoplast-Laufrad tragen zu einer effizienten und langlebigen Funktion bei. Mit einer Schutzart von IP 54 ist das Gerät zudem für anspruchsvolle Umgebungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Mediumtemperatur: -20 - 60
• Volumenstrom: 520
• Drehzahl: 1360
• Schutzart (IP): IP54
• Ausführung: Be- und Entlüftung
• Nennweite: 200
• Verschlussklappe: ohne
