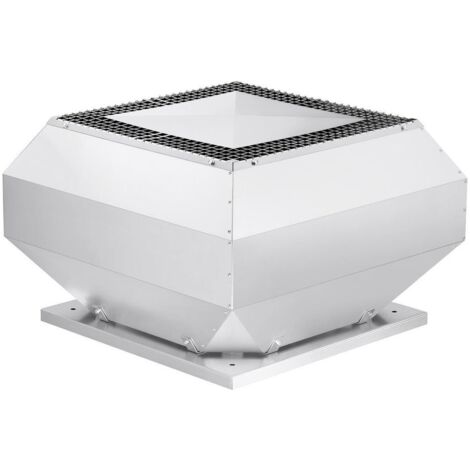

Helios VDD 225/4 EX Vertikal-Dachventilator 3-PH 400V, 4-polig, EX, 80W

Helios VDD 225/4 EX Vertikal-Dachventilator 3-PH 400V, 4-polig, EX, 80W

Der Helios VDD 225/4 EX ist ein vertikal ausblasender Dachventilator, der speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 konzipiert wurde. Dieser 3-phasige Ventilator arbeitet mit 400 Volt und einer aufgenommenen Leistung von 0,080 kW. Er zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus, was ihn zu einer zuverlässigen Lösung für anspruchsvolle Entlüftungsaufgaben macht.

Wie ist der Helios VDD 225/4 EX konstruiert?

Der Dachventilator verfügt über ein seewasserbeständiges Aluminiumgehäuse mit integriertem Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse aus Aluminium versehen. Die Grundplatte ist mit Gewindeschrauben ausgestattet, die eine Befestigung von saugseitigem Zubehör nach dem Lochbild DIN 24155, Blatt 3 ermöglichen. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857 und sorgt für zusätzliche Sicherheit.

Welche Eigenschaften bietet das Laufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminium gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (Schutzart IP44) ausgeführt. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei.

Für welche Einsatzbedingungen ist der VDD 225/4 EX geeignet?

Dieser Ventilator ist explosionsgeschützt gemäß ATEX mit der Kennzeichnung II 3G c IIB + H2 T3 Gc und für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 vorgesehen. Er ist für eine Fördermitteltemperatur von bis zu 40 °C und eine Fördermitteldichte von 1,2 kg/m³ ausgelegt. Die Schutzart IP44 bietet Schutz gegen Spritzwasser und Fremdkörper mit einem Durchmesser größer als 1 mm.

Technische Daten

• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40 °C
• Nenndrehzahl: 1450 1/min
• Aufgenommene Leistung: 0,080 kW
• Gewicht: 8,0 kg
• Schalleistung: 59 dB(A)
• Schalldruck in 4 m: 42 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 0,35 Amp
• Schutzart: IP 44

Der Helios VDD 225/4 EX Dachventilator bietet eine robuste und sichere Lösung für die vertikale Entlüftung in explosionsgefährdeten Bereichen der Zone 2. Mit einer aufgenommenen Leistung von 0,080 kW und einer Spannung von 400 Volt ist er für den Dauerbetrieb ausgelegt und überzeugt durch sein seewasserbeständiges Aluminiumgehäuse sowie den drehzahlsteuerbaren Motor.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,1
• Werkstoff des Gehäuses: Aluminium
• Luftmenge unbelastet: 810
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP44
• Nenndurchmesser Kanal: 225
• Für Ex-Zone Gas: 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
