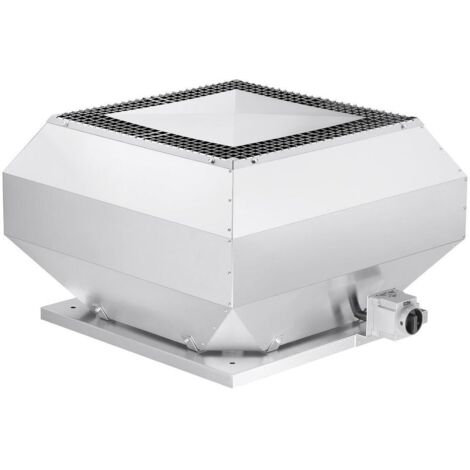

Helios VDD 450/4 Vertikal-Dachventilator 3-PH 400V, 4-polig, 400V, 7900m3/h, 1,35kW

Helios VDD 450/4 Vertikal-Dachventilator 3-PH 400V, 4-polig, 400V, 7900m3/h, 1,35kW

Der Helios VDD 450/4 Vertikal-Dachventilator ist ein leistungsstarkes 3-Phasen-Gerät, das für den vertikalen Ausblas konzipiert wurde. Mit einem Volumenstrom von 7900 m³/h und einer aufgenommenen Leistung von 1,35 kW bei 400 Volt bietet dieser 4-polige Dachventilator eine effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Das wirkungsgradoptimierte und seewasserbeständige Aluminiumgehäuse sorgt für Robustheit und Langlebigkeit.

Welche Konstruktionsmerkmale zeichnen den Helios VDD 450/4 aus?

Der VDD 450/4 Dachventilator verfügt über ein seewasserbeständiges Aluminiumgehäuse, das einen integrierten Eingriffsschutz bietet und auf maximale Effizienz ausgelegt ist. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör über Gewindeschrauben, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite erfüllt die Anforderungen der DIN EN ISO 13857.

Wie ist das Laufrad und der Motor des Dachventilators beschaffen?

Das Herzstück des Ventilators bildet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff, das nach DIN ISO 1940-1 dynamisch gewuchtet ist. Angetrieben wird der Helios VDD 450/4 von einem drehzahlsteuerbaren Drehstrom-Außenläufermotor. Dieser Motor ist in geschlossener Bauart ausgeführt, besitzt die Schutzart IP 55 und ist kugelgelagert. Eine Feuchteschutzisolation sorgt für zusätzliche Robustheit, während der Motor wartungs- und funkstörungsfrei arbeitet.

Welche Leistungsdaten und Schallemissionen bietet der VDD 450/4?

Der Helios VDD 450/4 erreicht einen Volumenstrom von 7900 m³/h bei 0 Pa und eine maximale Druckerhöhung von 805 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur kann bis zu 60 °C betragen. Die Drehzahl des Ventilators liegt bei 1400 1/min, und die aufgenommene Leistung beträgt 1,350 kW. Hinsichtlich der Schallemissionen weist der Dachventilator eine Schalleistung von 79 dB(A) und einen Schalldruck von 62 dB(A) in 4 m Entfernung auf.

Welche elektrischen Eigenschaften besitzt der Helios VDD 450/4?

Elektrisch ist der VDD 450/4 für eine Spannung von 400 Volt bei einer Frequenz von 50 Hz ausgelegt. Die Isolierklasse ist F, und die Schutzart des Gehäuses beträgt IP 54. Der Drehstrom-Außenläufermotor selbst besitzt die Schutzart IP 55.

Technische Daten

• Volumenstrom bei 0 Pa: 7900 m³/h
• Max. Druckerhöhung: 805 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1400 1/min
• Aufgenommene Leistung: 1,35 kW
• Spannung: 400 V
• Schutzart Motor: IP 55
• Schutzart Gehäuse: IP 54
• Schalleistung: 79 dB(A)
• Gewicht: 48,5 kg

Der Helios VDD 450/4 Vertikal-Dachventilator stellt eine zuverlässige und langlebige Lösung für die vertikale Entlüftung dar. Mit seinem robusten, seewasserbeständigen Aluminiumgehäuse, dem effizienten Radiallaufrad und einer aufgenommenen Leistung von 1,35 kW bei einem Volumenstrom von 7900 m³/h ist er für anspruchsvolle Lüftungsanwendungen konzipiert und bietet eine hohe Betriebssicherheit bei 400 Volt Spannung.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 7900
• Nennleistung: 1350
• Mediumtemperatur: -20 - 60
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
