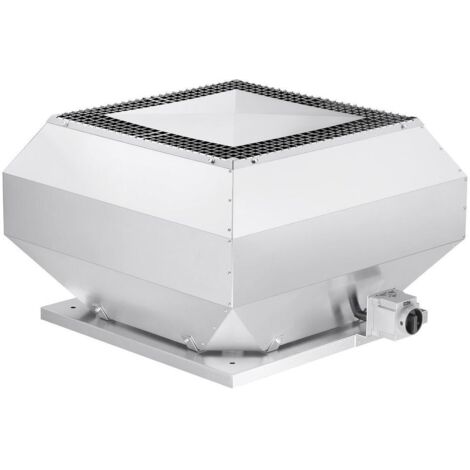

Helios VDD 500/6 Vertikal-Dachventilator 3-PH 400V, 6-polig, 400V, 7250m3/h, 680W

Helios VDD 500/6 Vertikal-Dachventilator 3-PH 400V, 6-polig, 400V, 7250m3/h, 680W

Der Helios VDD 500/6 Vertikal-Dachventilator ist ein leistungsstarkes und energieeffizientes Gerät, das für die vertikale Abluftführung in gewerblichen und industriellen Lüftungsanlagen konzipiert wurde. Ausgestattet mit einem 6-poligen Drehstrom-Außenläufermotor, einem Volumenstrom von 7250 m³/h und einer aufgenommenen Leistung von 0,680 kW, bietet dieser Dachventilator eine zuverlässige und effiziente Luftförderung. Das robuste, seewasserbeständige Aluminiumgehäuse und das neu entwickelte Hochleistungs-Radiallaufrad sichern eine langlebige Funktion.

Wie ist der Helios VDD 500/6 konstruiert?

Der VDD 500/6 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör mittels Gewindeschrauben, deren Lochbild der DIN 24155, Bl. 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857.

Welche Eigenschaften zeichnen Laufrad und Motor aus?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Kunststoff gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (IP 55) ausgeführt, kugelgelagert und mit Feuchteschutzisolation ausgestattet. Dieser Motor arbeitet wartungs- und funkstörungsfrei.

Welche Leistungsdaten bietet der Dachventilator?

Der Ventilator erreicht einen Volumenstrom von 7250 m³/h bei 0 Pa und eine maximale Druckerhöhung von 435 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 50 °C. Die Drehzahl beträgt 885 1/min, bei einer aufgenommenen Leistung von 0,680 kW. Das Gesamtgewicht des Gerätes beträgt 51,0 kg.

Welche elektrischen Spezifikationen und Geräuschwerte sind relevant?

Der Dachventilator wird mit einer Spannung von 400 Volt und einer Frequenz von 50 Hz betrieben. Die Stromaufnahme beträgt 1,55 Amp. Das Gerät ist für Drehstrom (D) ausgelegt und besitzt die Isolierklasse F sowie die Schutzart IP 54. Die Schalleistung des Ventilators beträgt 73 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 56 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 7250 m³/h
• Max. Druckerhöhung: 435 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 885 1/min
• Aufgenommene Leistung: 0,680 kW
• Gewicht: 51,0 kg
• Schalleistung: 73 dB(A)
• Schalldruck in 4 m: 56 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54

Der Helios VDD 500/6 Vertikal-Dachventilator stellt eine leistungsstarke und zuverlässige Lösung für die vertikale Abluftführung dar. Mit seiner robusten Bauweise, dem effizienten Motor und dem optimierten Laufrad erfüllt er die Anforderungen an eine langlebige und wartungsarme Lüftung. Die technischen Eigenschaften wie die aufgenommene Leistung von 0,680 kW und der hohe Volumenstrom von 7250 m³/h ermöglichen eine effektive Luftförderung in anspruchsvollen Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 7250
• Nennleistung: 680
• Mediumtemperatur: -20 - 50
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
