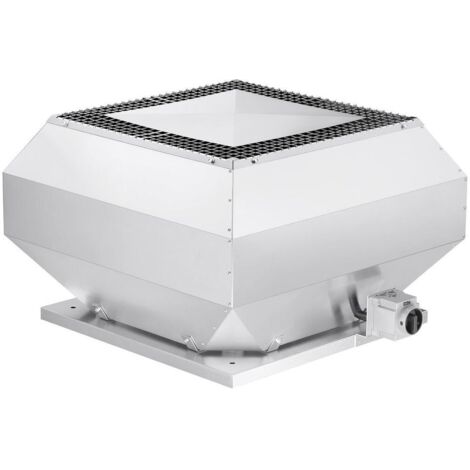

Helios VDD 500/6 EX Vertikal-Dachventilator 3-PH 400V, 6-polig, EX, 560W

Helios VDD 500/6 EX Vertikal-Dachventilator 3-PH 400V, 6-polig, EX, 560W

Der Helios VDD 500/6 EX Vertikal-Dachventilator ist ein explosionsgeschütztes Gerät mit einem 3-Phasen-Anschluss und einer Leistung von 0,560 kW. Er zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus, das für den vertikalen Ausblasbetrieb konzipiert ist. Dieses Modell ist gemäß ATEX für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 geeignet und für Fördermitteltemperaturen bis 40 °C ausgelegt.

Welche Konstruktionsmerkmale zeichnen den VDD 500/6 EX aus?

Das Gehäuse des VDD 500/6 EX besteht aus seewasserbeständigem Aluminium und ist mit einem integrierten Eingriffsschutz ausgestattet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt, ergänzt durch eine Einströmdüse aus Aluminium. Die Grundplatte verfügt über eine Gewindeschraube zur Befestigung von saugseitigem Zubehör, wobei das Lochbild der DIN 24155, Blatt 3 entspricht. An der Ausblasseite ist serienmäßig ein Schutzgitter gemäß DIN EN ISO 13857 montiert.

Welche Antriebstechnik und Laufradkonstruktion kommen zum Einsatz?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminium ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und effizienten Betrieb sicherstellt. Der Antrieb erfolgt über einen drehzahlsteuerbaren Drehstrom-Außenläufermotor in geschlossener Bauart mit der Schutzart IP44. Der Motor ist kugelgelagert, verfügt über eine Feuchteschutzisolation und ist wartungs- sowie funkstörungsfrei.

Für welche Einsatzbereiche ist der VDD 500/6 EX geeignet?

Der Ventilator ist speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 konzipiert. Er erfüllt die Anforderungen des Explosionsschutzes gemäß ATEX und ist klassifiziert als II 2G c IIB + H2 T3 Gb. Dies ermöglicht einen sicheren Betrieb in Umgebungen, die eine hohe Sicherheit gegen Explosionen erfordern.

Technische Daten

• Aufgenommene Leistung: 0,560 kW
• Gewicht: 51,0 kg
• Fördermitteltemperatur: 40 °C
• Nenndrehzahl: 810 1/min
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Schutzart: IP 44
• Schalleistung ausblasseitig: 73 dB(A)
• Schalldruck in 4m: 56 dB(A)
• Einsatz in Zone: 1

Der Helios VDD 500/6 EX Dachventilator bietet mit seiner Leistung von 0,560 kW und der robusten Bauweise aus seewasserbeständigem Aluminium eine zuverlässige Lösung für die vertikale Dachentlüftung in anspruchsvollen Umgebungen. Seine hohe Schutzart IP44 und die dynamisch gewuchteten Komponenten sorgen für einen langlebigen und sicheren Betrieb, insbesondere in explosionsgefährdeten Bereichen der Zone 1.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,56
• Werkstoff des Gehäuses: Aluminium
• Luftmenge unbelastet: 5850
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP44
• Nenndurchmesser Kanal: 500
• Für Ex-Zone Gas: 1, 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
