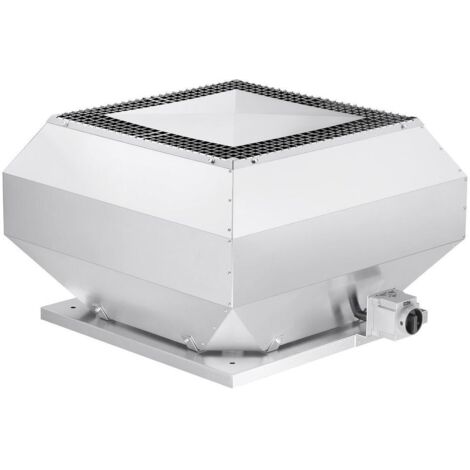

Helios VDD 560/6 Vertikal-Dachventilator 3-PH 400V, 6-polig, 400V, 9250m3/h, 1,18kW

Helios VDD 560/6 Vertikal-Dachventilator 3-PH 400V, 6-polig, 400V, 9250m3/h, 1,18kW

Der Helios VDD 560/6 Vertikal-Dachventilator ist ein leistungsstarker 3-Phasen-Ventilator mit 400 V und 6-poligem Motor, konzipiert für die vertikale Abluftführung. Mit einem Volumenstrom von 9250 m³/h und einer aufgenommenen Leistung von 1,18 kW bietet er eine effiziente Lösung für anspruchsvolle Lüftungsaufgaben. Sein wirkungsgradoptimiertes Aluminiumgehäuse und das neu entwickelte Hochleistungs-Radiallaufrad machen ihn ideal für industrielle und gewerbliche Anwendungen, die eine zuverlässige Entlüftung erfordern.

Welche Konstruktionsmerkmale zeichnen den Helios VDD 560/6 aus?

Das Gehäuse des Dachventilators besteht aus seewasserbeständigem Aluminium und verfügt über einen integrierten Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Zur Befestigung von saugseitigem Zubehör ist die Grundplatte mit Gewindeschrauben ausgestattet, deren Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter ist serienmäßig an der Ausblasseite gemäß DIN EN ISO 13857 montiert.

Wie sind Laufrad und Motor des Dachventilators beschaffen?

Das Hochleistungs-Radiallaufrad ist aus Aluminium gefertigt und mit rückwärts gekrümmten Schaufeln versehen. Es ist dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen Betrieb fördert. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart ausgeführt, besitzt die Schutzart IP 55 und ist kugelgelagert. Eine Feuchteschutzisolation ist integriert, und der Motor arbeitet wartungs- sowie funkstörungsfrei.

Welche Leistungs- und Betriebsdaten bietet der VDD 560/6?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 9250 m³/h und eine maximale Druckerhöhung von 530 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 65 °C. Die Drehzahl beträgt 920 Umdrehungen pro Minute, bei einer aufgenommenen elektrischen Leistung von 1,180 kW. Das Gesamtgewicht des Geräts beträgt 77,0 kg.

Wie sind die elektrischen und akustischen Eigenschaften des Ventilators?

Der Ventilator arbeitet mit einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 3,20 Ampere (Drehstrom). Die Isolierklasse ist F, und die Schutzart IP 54 ermöglicht einen sicheren Betrieb. Die Schalleistung liegt bei 77 dB(A), während der Schalldruck in 4 Metern Entfernung 60 dB(A) beträgt.

Technische Daten

• Volumenstrom bei 0 Pa: 9250 m³/h
• Max. Druckerhöhung: 530 Pa
• Fördermitteltemperatur: 65 °C
• Drehzahl: 920 1/min
• Aufgenommene Leistung: 1,180 kW
• Gewicht: 77,0 kg
• Spannung: 400 Volt
• Stromaufnahme: 3,20 Ampere
• Schutzart Gehäuse: IP 54
• Schutzart Motor: IP 55

Der Helios VDD 560/6 Dachventilator bietet eine robuste und effiziente Lösung für die vertikale Abluftführung. Mit seiner aufgenommenen Leistung von 1,180 kW und einem Volumenstrom von 9250 m³/h ist er für anspruchsvolle Anwendungen geeignet. Das seewasserbeständige Aluminiumgehäuse und der wartungsfreie Drehstrommotor ermöglichen eine zuverlässige Funktion und Langlebigkeit in industriellen und gewerblichen Umgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 9250
• Nennleistung: 1180
• Mediumtemperatur: -20 - 60
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
