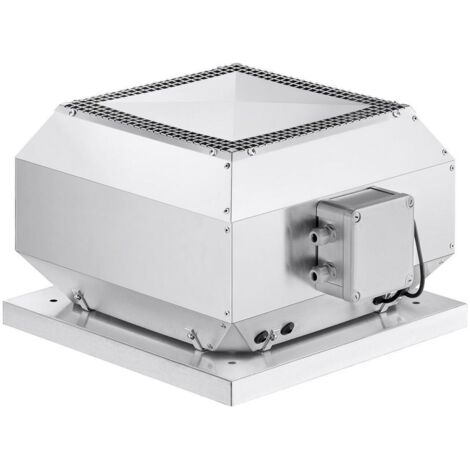

Helios VDW EC 180 Vertikal-Dachventilator 1-PH 230V, EC-Motor, 544m3/h, 150W

Helios VDW EC 180 Vertikal-Dachventilator 1-PH 230V, EC-Motor, 544m3/h, 150W

Der Helios VDW EC 180 Vertikal-Dachventilator ist eine leistungsstarke und energieeffiziente Lösung für die vertikale Abluftführung. Ausgestattet mit einem EC-Motor, einem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad, bietet dieses Gerät einen Volumenstrom von 544 m³/h bei einer Leistung von 150 W. Es ist ideal für die Belüftung von gewerblichen und industriellen Gebäuden, wo eine zuverlässige Luftförderung und hohe Effizienz gefragt sind.

VDW EC 180 Dachventilator: Aufbau und Material

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör mittels Gewindeschrauben, deren Lochbild der DIN 24155, Bl. 3 entspricht. Ein Schutzgitter an der Ausblasseite ist serienmäßig gemäß DIN EN ISO 13857 angebracht.

Laufrad und Motor: Welche Merkmale zeichnen sie aus?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Kunststoff gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und vibrationsarmen Lauf ermöglicht. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart (IP 44) ausgeführt, kugelgelagert und mit einer Feuchteschutzisolation versehen. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik vor Überhitzung.

Wie erfolgt die Steuerung des VDW EC 180?

Der VDW EC 180 bietet eine stufenlose Drehzahlregelung, die über ein Potentiometer oder ein Universal-Regelsystem erfolgen kann. Der außenliegende Klemmenkasten ist in Schutzart IP 65 ausgeführt, was eine sichere elektrische Verbindung sicherstellt. Die allgemeine Schutzart des Gerätes beträgt IP 4x.

Technische Daten

• Volumenstrom bei 0 Pa: 544 m³/h
• Max. Druckerhöhung: 340 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 3870 1/min
• Aufgenommene Leistung: 0,150 kW
• Gewicht: 5,2 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 4 m: 56 dB(A)
• Spannung: 230 Volt
• Frequenz: 50 Hz

Der Helios VDW EC 180 Vertikal-Dachventilator überzeugt durch seine effiziente Luftförderung von 544 m³/h und eine Leistung von 150 W. Das robuste, seewasserbeständige Aluminiumgehäuse und der energiesparende EC-Motor mit integrierter Temperaturüberwachung sorgen für einen zuverlässigen und langlebigen Betrieb. Die stufenlose Drehzahlregelung ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 665
• Nennleistung: 110
• Mediumtemperatur: -20 - 50
• Schutzart (IP): IP44
• Abluftrichtung: vertikal
