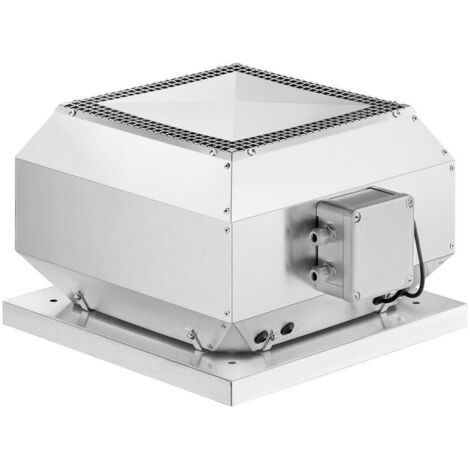

Helios VDW EC 225 B Vertikal-Dachventilator 1-PH 230V, EC-Motor, 1430m3/h, 244W

Helios VDW EC 225 B Vertikal-Dachventilator 1-PH 230V, EC-Motor, 1430m3/h, 244W

Der Helios VDW EC 225 B Vertikal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter mit EC-Motor, der für den vertikalen Ausblasbetrieb konzipiert wurde. Mit einem Volumenstrom von 1430 m³/h und einer Leistungsaufnahme von 0,244 kW bietet dieser 1-phasige Ventilator für 230 V eine effiziente Lösung für diverse Dachlüftungsanwendungen. Er ist ideal für den Einsatz auf Dächern, wo eine zuverlässige Entlüftung mit Fördermitteltemperaturen bis 50 °C erforderlich ist.

Wie ist der VDW EC 225 B konstruiert und welche Materialien werden verwendet?

Der VDW EC 225 B verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Motortragplatte und Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse ausgestattet. Die Grundplatte ist mit einer Gewindeschraube versehen, die das Befestigen von saugseitigem Zubehör (Lochbild nach DIN 24155, Bl. 3) ermöglicht. An der Ausblasseite ist serienmäßig ein Schutzgitter gemäß DIN EN ISO 13857 angebracht. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln besteht aus verzinktem Stahlblech und ist dynamisch nach DIN ISO 1940-1 gewuchtet.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (IP 54) ausgestattet. Dieser Motor zeichnet sich durch höchste Wirkungsgrade aus, ist kugelgelagert und verfügt über eine Feuchteschutzisolation. Er ist wartungs- und funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden. Die Drehzahlregelung ist stufenlos über ein Potentiometer oder ein Universal-Regelsystem möglich. Der außenliegende Klemmenkasten ist in Schutzart IP 65 ausgeführt.

Technische Daten

• Volumenstrom bei 0 Pa: 1430 m³/h
• Max. Druckerhöhung: 650 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 3015 1/min
• Aufgenommene Leistung: 0,244 kW
• Gewicht: 8,5 kg
• Schalleistung: 74 dB(A)
• Spannung: 230 V
• Schutzart: IP 54
• Isolierklasse: F

Der Helios VDW EC 225 B Vertikal-Dachventilator bietet eine robuste und energieeffiziente Lösung für die Dachlüftung. Mit seinem EC-Motor, einem Volumenstrom von 1430 m³/h und einer Leistungsaufnahme von 0,244 kW ist er für anspruchsvolle Anwendungen geeignet. Die hochwertige Verarbeitung mit seewasserbeständigem Aluminiumgehäuse und die stufenlose Drehzahlregelung unterstreichen die Funktionalität und Langlebigkeit dieses Modells.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 1740
• Nennleistung: 0,244
• Mediumtemperatur: -20 - 50
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
