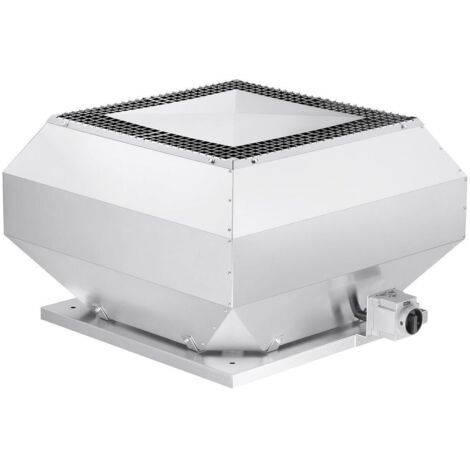

Helios VDW EC 400 Vertikal-Dachventilator 1-PH 230V, EC-Motor 2K-Lackierung, baugleich -002, 6200m3/h, 1kW

Helios VDW EC 400 Vertikal-Dachventilator 1-PH 230V, EC-Motor 2K-Lackierung, baugleich -002, 6200m3/h, 1kW

Der Helios VDW EC 400 Vertikal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter, der für den vertikalen Ausblas konzipiert wurde. Ausgestattet mit einem EC-Motor und einer robusten 2K-Lackierung, bietet dieses Modell eine hohe Zuverlässigkeit und ist baugleich mit der -002 Serie. Mit einem Volumenstrom von 6200 m³/h und einer Leistung von 1,0 kW eignet sich der 1-phasige Ventilator für die effiziente Belüftung von Gebäuden, bei denen vertikaler Ausblas erforderlich ist.

Wie ist der Helios VDW EC 400 konstruiert?

Der VDW EC 400 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör über Gewindeschrauben, deren Lochbild der DIN 24155, Blatt 3 entspricht. Ein Schutzgitter an der Ausblasseite ist serienmäßig vorhanden und erfüllt die Anforderungen der DIN EN ISO 13857.

Welche Motor- und Laufradtechnik kommt zum Einsatz?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (Schutzart IP 54) ausgestattet. Der Motor ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt sowohl den EC-Motor als auch die Elektronik. Das Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech ist dynamisch nach DIN ISO 1940-1 gewuchtet, was für einen ruhigen und effizienten Betrieb sorgt.

Wie erfolgt die Steuerung und Überwachung des Ventilators?

Der VDW EC 400 bietet eine stufenlose Drehzahlsteuerung, die entweder über ein Potentiometer oder ein universelles Regelsystem erfolgt. Zusätzlich ist eine elektronische Temperaturüberwachung für den EC-Motor und die Elektronik integriert, die den Betrieb überwacht und schützt. Der Klemmenkasten sowie der Revisionsschalter sind außenliegend und verfügen über die Schutzart IP 65, was eine einfache und sichere Installation ermöglicht.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 6200 m³/h bei einem maximalen Druck von 670 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 1500 Umdrehungen pro Minute, bei einer aufgenommenen Leistung von 1,0 kW. Das Gerät wiegt 33 kg und ist für den Betrieb mit 230 Volt Wechselstrom bei 50 Hz ausgelegt. Die Stromaufnahme beträgt 4,2 A, die Isolierklasse ist F.

Wie sind die Schalldaten des Helios VDW EC 400?

Die Schalleistung des Ventilators beträgt 73 dB(A), während der Schalldruck in einem Abstand von 4 Metern bei 60 dB(A) liegt. Diese Werte sind relevant für die Planung und Einhaltung von Lärmschutzanforderungen bei der Installation.

Technische Daten

• Volumenstrom bei 0 Pa: 6200 m³/h
• Max. Druckerhöhung: 670 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1500 1/min
• Aufgenommene Leistung: 1,0 kW
• Gewicht: 33 kg
• Spannung: 230 Volt
• Stromaufnahme: 4,2 A
• Schutzart: IP 54
• Schalldruck in 4 m: 60 dB(A)

Der Helios VDW EC 400 Vertikal-Dachventilator überzeugt durch seine effiziente Motor- und Laufradtechnik sowie seine robuste Bauweise. Mit einer Leistung von 1,0 kW und einem Volumenstrom von 6200 m³/h bietet er eine zuverlässige Lösung für die vertikale Dachentlüftung in gewerblichen und industriellen Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 6200
• Nennleistung: 1000
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
