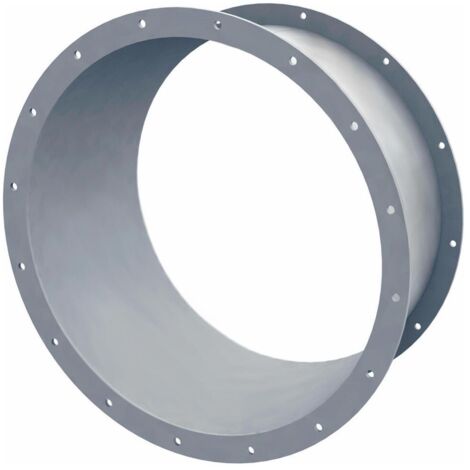

Helios DIF 710 Diffusor komplett, DN 710 auf DN 800, Länge 355mm

Helios DIF 710 Diffusor komplett, DN 710 auf DN 800, Länge 355mm

Der Helios DIF 710 Diffusor komplett, DN 710 auf DN 800 mit einer Länge von 355 mm, ist ein strömungstechnisch optimiertes Bauteil zur effizienten Druckrückgewinnung in Lüftungssystemen. Er eignet sich besonders für den Einsatz direkt hinter Ventilatoren oder am Ende von Rohrstrecken als Ausblas ins Freie, wobei er die Austrittsverluste reduziert. Die Ausführung aus feuerverzinktem Stahlblech mit beidseitigem Flansch nach DIN 24155 bietet eine robuste und langlebige Konstruktion. Der Diffusor ist zudem für den Entrauchungseinsatz in den Temperaturklassen F300, F400 und F600 freigegeben.

Wie funktioniert der DIF 710 Diffusor?

Der DIF 710 Diffusor verzögert die Luftströmung durch einen Baugrößensprung von DN 710 auf DN 800. Dabei wandelt er dynamischen Druck in statischen Druck um, was zu einem hohen Druckrückgewinn führt. Diese Funktion ist besonders wichtig, um die Effizienz von Lüftungsanlagen zu steigern und den Energieverbrauch zu reduzieren. Die strömungstechnische Optimierung minimiert Austrittsverluste und verbessert die Gesamtleistung des Systems.

Für welche Anwendungen ist der DIF 710 Diffusor geeignet?

Der Diffusor ist speziell für den Einsatz direkt hinter einem Ventilator konzipiert und kann auch am Ende einer Rohrstrecke als Ausblas ins Freie verwendet werden. Er ist freigegeben für den Entrauchungseinsatz in den Temperaturklassen F300, F400 und F600, was ihn für sicherheitsrelevante Lüftungssysteme qualifiziert. Seine Bauweise ermöglicht eine vielseitige Integration in verschiedene Lüftungs- und Entrauchungssysteme.

Welche Merkmale kennzeichnen die Bauweise des Diffusors?

Die Konstruktion des Helios DIF 710 Diffusors besteht aus hochwertigem, feuerverzinktem Stahlblech mit einer Blechstärke von 2 mm, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Diffusor verfügt über beidseitig angeschweißte Flansche, deren Lochbild der Norm DIN 24155 entspricht, was eine einfache und sichere Montage ermöglicht. Mit einem Öffnungswinkel von circa 7 Grad ist die Geometrie präzise auf die strömungstechnischen Anforderungen abgestimmt. Das Gewicht des Diffusors beträgt 24,1 kg.

Technische Daten

• Baugröße: 710
• Baugrößensprung: 710 auf 800
• Länge: 355 mm
• Blechstärke: 2 mm
• Öffnungswinkel: ca. 7 Grad
• Temperaturklasse: F300/F400/F600
• Material: Stahlblech
• Oberfläche: Feuerverzinkt
• Flansch: Beidseitig
• Gewicht: 24,1 kg

Der Helios DIF 710 Diffusor bietet eine effiziente Lösung zur Optimierung von Luftströmungen in Lüftungssystemen. Seine Konstruktion aus feuerverzinktem Stahlblech und die Freigabe für Temperaturklassen wie F300, F400 und F600 unterstreichen die Robustheit und Zuverlässigkeit. Mit einem Baugrößensprung von 710 auf 800 und einer Länge von 355 mm trägt dieser Diffusor maßgeblich zur Reduzierung von Austrittsverlusten und zur Umwandlung von dynamischem in statischen Druck bei, was die Gesamtleistung des Systems verbessert.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Zubeh.f.Axialvt.wie Sts,Fr,Sd
• Zubehör: ja
• Ersatzteil: nein
